CONVTOMESH[メッシュ変換] (コマンド)

ポリゴンメッシュ、サーフェス、ソリッドなどの 3D オブジェクトを、メッシュオブジェクトに変換します。

アクセス方法

ツールセット: [モデリング]タブ > [メッシュ]パネル > [スムーズオブジェクト]

メニュー: [修正] > [サーフェス編集] > [メッシュに変換]

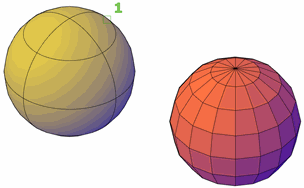

3D ソリッドやサーフェスなどのオブジェクトをメッシュに変換することにより、3D メッシュの精密なモデリング能力の利点を活用できます。

この方法を使用して、3D 面(3DFACE)や旧形式(AutoCAD 2009 以前)のポリゴンメッシュおよびポリメッシュを変換することができます。リージョンや閉じたポリラインなどの 2D オブジェクトを変換することもできます。

変換後のスムーズレベルは、このダイアログボックスのメッシュの種類の設定によって異なります(システム変数 FACETERMESHTYPE)。メッシュの種類が最適化に設定されていない場合、変換されたオブジェクトはスムーズ化されません。

メッシュオブジェクトを 3D サーフェスまたは 3D ソリッドに変換するには、CONVTOSOLID[ソリッドに変換]または CONVTOSURFACE[サーフェスに変換]コマンドを使用します。
