3D ソリッド直方体を作成します。
アクセス方法
ツール セット:
メニュー:
プロンプト
次のプロンプトが表示されます。

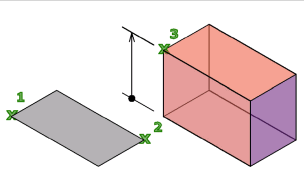

最初のコーナーを指定 または [中心(C)]: 点を指定するか、c と入力して中心を指定します。
別のコーナーを指定 または [立方体(C)/長さ(L)]: 直方体の別のコーナーを指定するか、オプションを入力します。
直方体の別のコーナーとして、最初のコーナーとは異なる Z 値の点を指定すると、高さを指定するように求めるプロンプトは表示されません。
高さを指定 または [2 点(2P)] <既定>: 高さを指定するか、2p と入力して[2 点(2P)]オプションを指定します。
正の値を入力すると、現在の UCS の Z 軸の正の方向に高さがとられます。負の値を入力すると、Z 軸の負の方向に高さが指定されます。
直方体の底面は、常に現在の UCS の XY 平面(作業平面)に平行に作成されます。直方体の高さは、Z 軸方向に指定します。高さに対して、正の値と負の値のどちらも入力できます。
[中心(C)]
指定した点を中心点とする直方体を作成します。
- [立方体(C)]
-
すべての辺が同じ長さの直方体を作成します。
- [長さ(L)]
-
長さ、幅、高さの値を指定して直方体を作成します。長さ、幅、高さは、それぞれ X 軸、Y 軸、Z 軸に対応します。
[立方体(C)]
すべての辺が同じ長さの直方体を作成します。
[長さ(L)]
長さ、幅、高さの値を指定して直方体を作成します。値を入力した場合、長さ、幅、高さは、それぞれ X 軸、Y 軸、Z 軸に対応します。点を指定することで長さを指定した場合は、XY 平面での回転も指定します。
[2点(2P)]
直方体の高さを、指定した 2 点間の距離に指定します。
