ブロックでアクションパラメータを使用する

グリップまたは[プロパティ]パレットを使用して、アクションパラメータを含むブロック参照を操作します。

グリップを使用してアクションパラメータを含むブロックを変更する

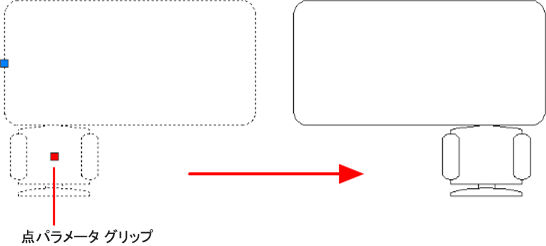

カスタムグリップを使用して、アクションパラメータを含むブロックを操作することができます。たとえば、下のブロック参照で椅子のグリップをドラッグすると、椅子が移動します。

次の表に、ダイナミックブロックに含めることができる各種のカスタムグリップを示します。

グリップの種類		図面でのグリップの操作方法
標準		平面内のあらゆる方向に操作できます。
直線状		定義された方向の前後に、または軸に沿って操作できます。
回転		軸を中心にして操作できます。
反転		クリックすると、ダイナミックブロック参照が反転します。
位置合わせ		平面内のあらゆる方向に操作できます。オブジェクト上に移動すると、ブロック参照はそのオブジェクトに位置合わせされます。

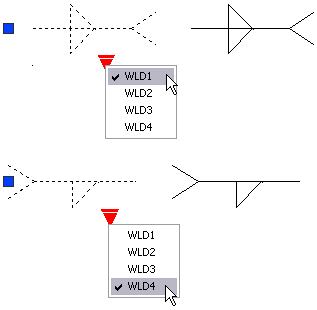

ルックアップ		クリックすると項目のリストが表示されます。
