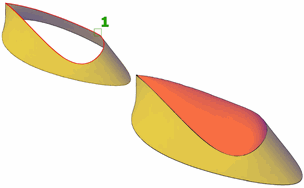

閉じたループを形成するサーフェスのエッジにキャップをフィットさせることにより、新しいサーフェスを作成します。
アクセス方法
ツール セット:
メニュー:
概要
閉じたループ上にさらに曲線を追加して、これをガイド曲線として使用し、パッチ サーフェスの形状を拘束することもできます。
パッチ サーフェスを作成するときに、サーフェスの連続性とふくらみの大きさを指定することができます。システム変数 SURFACEASSOCIATIVITY が 1 に設定されている場合、パッチ サーフェスと元のエッジまたは曲線間の関連付けは保持されます。
プロンプト
次のプロンプトが表示されます。
パッチを行うサーフェスのエッジを選択 または [チェーン(CH)/曲線(CU)] <曲線>:
- サーフェスのエッジ
-
個々のサーフェスのエッジを選択し、それらを選択セットに追加します。
- [チェーン(CH)]
-
接続しているが別のサーフェス オブジェクトの隣接エッジを選択します。
- [曲線(CU)]
-
エッジではなく曲線を選択します。
1 つまたは複数の閉じたサーフェス エッジ(サーフェスそのものではありません)、エッジのチェーン、または 1 つまたは複数の曲線を選択します。エッジと曲線の両方を同時に選択することはできません。
オプション
パッチを行うサーフェス エッジを定義すると、次のオプションが表示されます。
Enter を押してパッチ サーフェスを受け入れ または [連続性(CON)/ふくらみの大きさ(B)/ガイド(G)]:
- [連続性(CON)]
-
サーフェスが合流する際の滑らかさを指定します。既定は G0 です。連続性を変更するには、値を入力するかグリップを使用します。
- [ふくらみの大きさ(B)]
-
最良の結果を得るには、0 から 1 までの値を入力し、元のサーフェスと接続するパッチ サーフェス エッジの丸みを設定します。既定値は 0.5 です。
- [ガイド(G)]
-
追加のガイド曲線を使用してパッチ サーフェスの形状を形成します。ガイド曲線として、曲線または点を選択できます。
