プロパティ セットを使用して、特定のオブジェクトにカスタム プロパティを割り当てたり、それらのプロパティにアクセスします。
プロパティ セット定義では、図面内の特定のオブジェクトに対して参照できるプロパティのグループの特性を指定します。
個別のプロパティ セット定義を、オブジェクト カテゴリ タブで選択した 1 つまたは複数のオブジェクトに割り当てます。

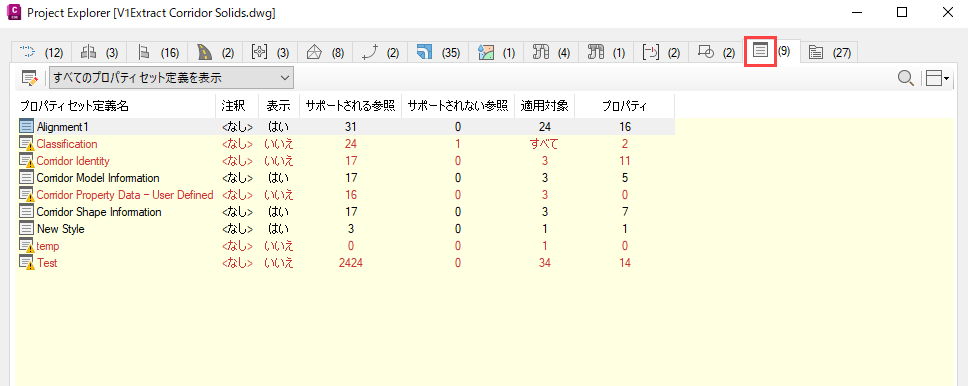

[プロパティ セット定義]タブでの作業
[プロパティ セット定義名]リスト ビューには、図面内のすべてのプロパティ セット定義が表示されます。[プロパティ セット参照]リストには、最初のリスト ビューで選択したプロパティ セットに関連付けられているすべての参照が表示され、選択した参照のすべてのプロパティが右下隅のリストに表示されます。
プロパティ セット参照を追加または削除するには:
- [プロパティ セット定義]タブからプロパティ セット定義を選択します。定義に関連付けられているプロパティ セット参照が表示されます。
-
プロパティ セット参照を追加するには、キャンバスまたはビューポートで参照を選択し、
をクリックします。選択したプロパティ セット参照を削除するには、
をクリックします。また、参照を右クリックして[選択したプロパティ セットを削除]を選択することで、プロパティ セット参照を削除することもできます。
注: Project Explorer の[プロパティ セットを追加]ボタンを使用すると、現在のオブジェクト カテゴリ タブで選択されている 1 つまたは複数のオブジェクトに、個別のプロパティ セット定義を割り当てることができます。Project Explorer では、次のすべての条件が満たされている場合に、プロパティ セット定義を現在の選択項目に割り当て可能とみなされます。- 選択されているオブジェクトに既にプロパティ セット定義が割り当てられていない。
- プロパティ セット定義が、選択されているオブジェクト タイプまたはすべてのオブジェクト タイプに適用される。
- プロパティ セット定義が、非表示または読み込み専用としてマークされていない(PROPERTYSETACCESS コマンドを参照)。
これらすべての条件を満たさないプロパティ セット定義は、[プロパティ セットを追加]ダイアログ ボックスから除外されます。
[プロパティ セット]サブオブジェクト タブでの作業
[プロパティ セット]サブオブジェクト タブでは、プロパティ セット定義とその参照の割り当てと管理、レポートの書き出し、プロパティ セット データの確認を行うことができます。
[プロパティ セット]サブオブジェクト タブは、Project Explorer でサポートされている任意のオブジェクト タブにあります。[ポイント グループ]タブ、[パイプ ネットワーク]タブ、[圧力管ネットワーク]タブの下にある[サブオブジェクト プロパティ セットを表示/非表示]ボタンをクリックすると、表示と非表示を切り替えることができます。
選択した基準を使用してプロパティ セットを検索およびフィルタします。フィルタ基準を切り替えるには、[フィルタの条件]ドロップダウン メニューをクリックします。特定のプロパティ セットを検索するには、[検索]機能を使用します。「*」または「?」を入力して、検索を実行します。
参照オブジェクトのプロパティ セット定義を追加または除去するには:
- オブジェクト リスト ビューで 1 つまたは複数の項目を選択し、[プロパティ セット]サブオブジェクト タブを開きます。
[プロパティ セット]タブから、選択したオブジェクトに割り当てられているすべてのプロパティ セット定義を表示できます。
- リストからプロパティ セット定義を選択します。
-
プロパティ セットを追加するには、
をクリックします。選択したプロパティ セットを削除するには、 をクリックします。
- プロパティ セット定義を追加すると、[プロパティ セットを追加]ダイアログ ボックスに、プロパティ セット定義を選択するよう求めるプロンプトが表示されます。
注: 選択したオブジェクトに適用可能なプロパティ セット定義のみが、ダイアログ ボックスに表示されます。プロパティ セット定義は、次の条件を満たす必要があります。
- プロパティ セット定義が、選択されているオブジェクト タイプまたはすべてのオブジェクト タイプに適用される。
- 選択されているオブジェクトに既にプロパティ セット定義が割り当てられていない。
- プロパティ セット定義が、非表示または読み込み専用としてマークされていない(PROPERTYSETACCESS コマンドを参照)。
