AutoCAD MEP および Revit MEP と通信するために、モデル、コネクタ データ、OmniClass などの必要な情報が記述された RFA、IFC、ADSK の各ファイルをエクスポートします。
新機能の紹介: 2025
- リボンで、[環境]タブ
[開始]パネル [BIM コンテンツ]の順にクリックします。
- リボンで、[BIM コンテンツ]タブ [管理]パネル [ビルディング コンポーネントをエクスポート]
の順にクリックします。
注: モデルが複雑な場合、またはコンポーネントが多数ある場合は、簡略化されたバージョンを作成するように求められます。Revit ファミリ(RFA)モデルをエクスポートする場合には、この方法をお勧めします。[はい]をクリックすると、[ビルディング コンポーネントをエクスポート]コマンドが終了し、[簡略化]コマンドがアクティブになります。アセンブリから簡略化パーツを作成する方法については、「アセンブリから簡略化パーツを作成する」を参照してください。 - [ファイルの種類]の値を次から選んで指定します。
- Revit ファミリ ファイル(*.rfa) - 既定
- IFC2x3 (*.ifc)
- Autodesk Exchange ファイル(*.adsk)

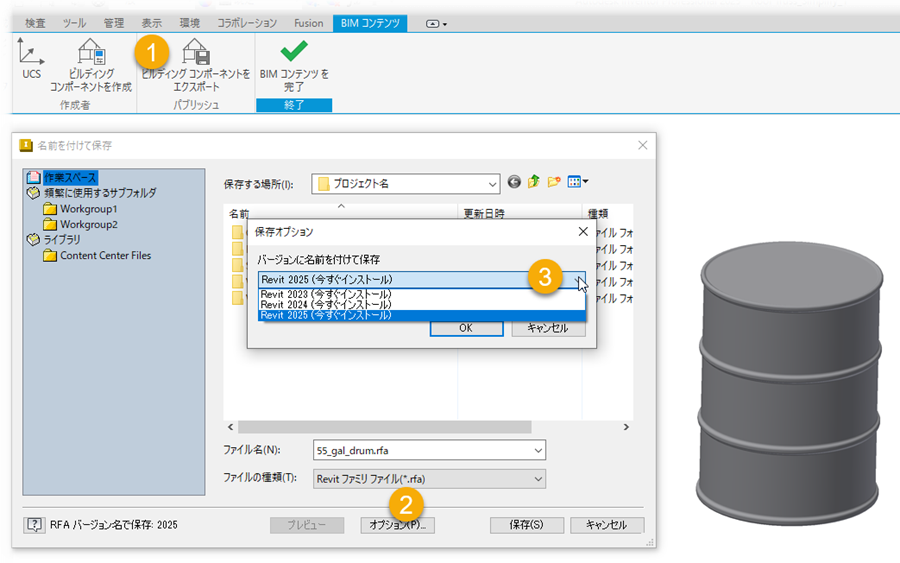

- (オプション)RFA ファイルの場合、出力先の Revit バージョン(2023 以降)を指定できます。[名前を付けて保存]ダイアログで[オプション]をクリックし、[保存オプション]で RFA ファイルの Revit バージョンを選択します。
注: 対応するバージョンの Revit Core Engine(RCE)がインストールされていない場合は、インストールするように求められます。一致する RCE をインストールすることに同意すると、[ビルディング コンポーネントをエクスポート]コマンドが終了し、インストールが開始されます。インストール中は、他の Inventor の作業を続けることができます。インストールが完了したら、[ビルディング コンポーネントをエクスポート]コマンドをアクティブにすることができます(上記ステップ 2)。この機能は、Inventor 2023 で追加されました。 - 完了したら、[保存]をクリックします。
