Fusion ファイルを AnyCAD 参照モデルとしてインポートするには

Fusion (.fusiondesign)ファイルをインポートしてファイルへ AnyCAD 参照を作成することができます。

新機能:

概要

AnyCAD for Fusion では、Inventor の中から AnyCAD の参照モデルとして Fusion (.fusiondesign)ファイルを直接インポートすることができます。

スタートアップ

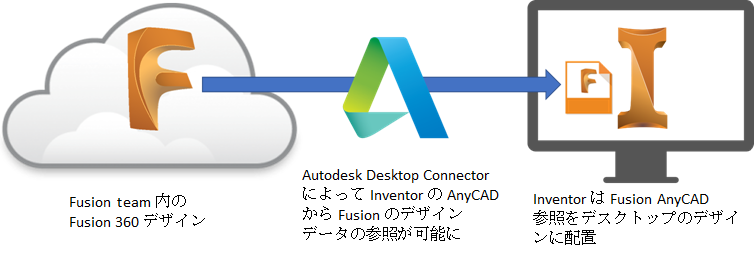

デスクトップ アプリケーションである Inventor とクラウドベースのプラットフォームである Fusion の間でデータを共有するには、いくつかの設定が必要になります。

• Desktop Connector のインストール: Desktop Connector をインストールすると、お使いのコンピュータの Fusion デスクトップ ドライブから Web クライアント Fusion プロジェクトの Fusion (.fusiondesign)ファイルにアクセスできるようになります。

  Fusion Web クライアント アカウントのプロファイル メニューから Desktop Connector のインストーラをダウンロードします。



• Fusion プロジェクト: Fusion (.fusiondesign)ファイルが格納される場所です。データ共有に使用する Fusion Web クライアント アカウントを特定します。Fusion Web クライアントは、クラウド ハブ内にプロジェクト用の中心的なパーソナル作業スペースを提供します。まだ作成していない場合は、Fusion Web クライアントを作成して、プロジェクトのファイルの保存先およびアクセス先となる場所を特定します。

  Fusion Team に関する詳細情報。

Fusion ファイルは、所有する Fusion チーム クライアント、またはプロジェクト メンバーとしての参加に招待された Fusion Web クライアント ハブからのみ開くことができます。

Fusion ファイルをインポートするには

1. [開く]または[インポート]コマンドを使用して、インポートする Fusion (.fusiondesign)ファイルを選択します。

   Fusion (.fusiondesign)ファイルをインポートする方法の詳細については、「参照または変換モデルとして他の CADシステムのファイルをインポートするには」を参照してください。

2. [開く]または[インポート]ダイアログ ボックスで、Fusion ドライブ、Fusion モデルのある Fusion Web クライアントの順にナビゲートし、インポートする Fusion (.fusiondesign)ファイルを選択します。



3. 追加するインポート オプションを選択し、[OK]をクリックします。

Fusion のファイル参照を更新するには

いくつかの方法で、最新の更新で Inventor で参照した Fusion モデルと同期することができます。

.fusiondesign の参照が含まれる Inventor のドキュメントを開くと、使用できる更新があるかどうかを検出します。

• パーツ ファイル: 稲妻のアイコンが有効になります。クリックすると、Fusion の最新のデータに更新されます。
• アセンブリ ファイル: ファイルを更新するかどうかを尋ねるメッセージが表示されます。[はい]をクリックすると更新されます。[いいえ]を選択すると稲妻のアイコンが有効になります。
• パーツおよびアセンブリ ファイル:

  インポート後、いつでも手動で更新の有無を確認できます。

  • ブラウザで Fusion ファイルを右クリックし、[更新を確認]を選択します。



注: Inventor パーツ ファイルを Fusion Web クライアントの場所に直接送信することもできます。

詳細については、「Inventor と Fusion の相互運用性の概要」を参照してください。
