ネットワーク ポイントを作成するには

[ネットワーク ポイントの作成]ワークフローは、ネットワーク ポイントのタイプの作成に使います。

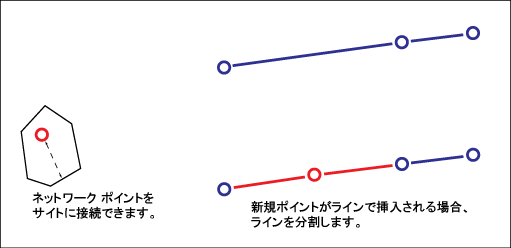

[ネットワーク ポイントの作成]ワークフローは、既存のラインを分割して、トポロジを正しく維持します。

1. [インダストリ モデル エクスプローラ]で、[ワークフロー エクスプローラ]アイコンをクリックします。
2. [ネットワーク ポイントの作成]ワークフローを右クリックします。[実行]をクリックします。
3. フィーチャ クラスの一覧で、作成したいネットワーク ポイント フィーチャのタイプを選択します。

   または、ポイント タイプをダブルクリックすると、現在のオプションでディジタイズが開始します。

4. 参照レコードがある場合は、それを指定します。
5. [用地]エリアで、次のオプションのいずれかをクリックします。
   • なし – ポイントにサイトを関連付けないことを指定します。
   • ディジタイズ – サイトを作成するようプロンプトが表示されます。

     新規の用地を作成する場合は、用地のジオメトリ タイプを指定します。

   • 接続先 – 既存のサイトを選択するようプロンプトが表示されます。
6. [OK]をクリックします。
7. プロンプトに従って新規のポイントを作成します。
8. [Esc]を押してワークフローを終了します。

   ジオメトリの作成を終えると、フィーチャ クラス フォームが表示されるので、属性データを追加できます。

ネットワーク ポイントを管などのライン フィーチャ上に配置すると、ソフト分割またはハード分割を作成するようプロンプトが表示されます。詳細は「ラインの分割」を参照してください。
