ジオメトリと属性は別に保存されるため、1 つのジオメトリ フィーチャ クラス(ポイントなど)が、さまざまの属性フィーチャ クラス(アーマチャ(電機子)、継手など)を参照できます。ライン フィーチャでは、ソフト分割とハード分割という、2 つの異なるライン分割方法があります。

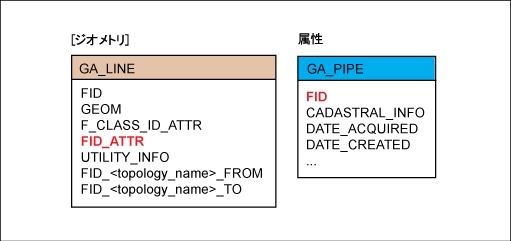

ガス データ モデル: 管とライン フィーチャ クラスとの関連
ワークフローで、ラインがソフト分割かハード分割化を指定できます。これで結果として生じる 2 つのフィーチャの属性データを、システムがどう扱うかが決まります。
| 分割タイプ | 説明 |
|---|---|
|
ソフト分割 |
ソフト分割では、ラインは 2 つの個別のフィーチャに分割されます。それぞれが独自のジオメトリ(GA_LINE)を持ちますが、両方が同じ属性データ(GA_PIPE)を使用します。 重要度の低いポイント フィーチャや、アーマチャ(電機子)のように管の属性が変わらない場合に、ソフト分割を使ってください。 |
|
ハード分割 |
ハード分割では、ラインは 2 つの個別のフィーチャに分割されます。それぞれが独自のジオメトリ(GA_LINE)を持ち、それぞれが独自の属性データ(GA_PIPE)を持ちます。 ポンプやバルブといった重要度の高いポイント フィーチャに、ハード分割を使ってください。直径距離、マテリアル、モデルのように管の属性が変わる場合に、ハード分割を使ってください。 |

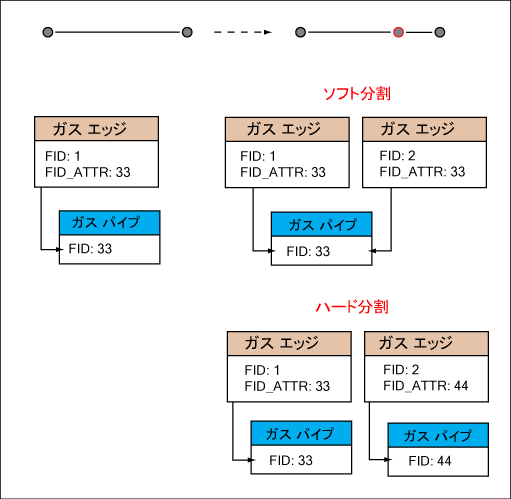

ガス データ モデル: ソフト分割とハード分割
