ガス データ モデルには、次の 2 つのトポロジが含まれます。
- ガス ネットワーク トポロジ — ノード フィーチャ クラス GA_POINT と、エッジ フィーチャ クラス GA_LINE から形成されます。ガス ポイントはサイト(FID_SITE)に関連させることができます。
- 制御ケーブル トポロジ — ノード フィーチャ クラス GA_C_POINT と、エッジ フィーチャ クラス GA_C_LINE から形成されます。ケーブル ポイントはサイトと制御キャビネット(FID_SITE、FID_CONTROL_CABINET)に関連している可能性があります。
ノードとエッジ ジオメトリ フィーチャ クラスは、トポロジ トピックに保存されます。

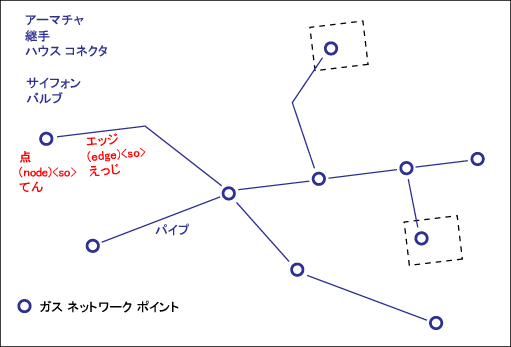

ガス ネットワーク トポロジネットワーク ポイントはラインに接続されています。ネットワーク ポイントはネットワーク ライン上にあってはいけません。
有効なネットワーク トポロジを達成する
トポロジはネットワーク ポイントが常にネットワーク ラインの開始または終了にあることが必要です。ネットワーク ポイントは決してライン上にあってはいけません。ネットワーク ポイントをネットワーク ライン上に挿入すると、ラインは挿入ポイントで分割されます。トポロジの一貫性はフィーチャ ルールによって維持されます。
ネットワーク ポイントが削除されたら、接続しているラインをつなげる必要があります。
詳細は「ラインの分割」と「ポイントをラインから抽出」を参照してください。
フィーチャ ルールについての詳細は、「ガスの機能とフィーチャの組織」を参照してください。
