ロッド コネクタ

[コネクタ]フォームの[タイプ]で[ロッド]オプションを選択すると、次のセクションが使用できます。

• [解析に追加]: このチェックボックスをオンにすると、このロッド コネクタがツリーの現在の[解析]ブランチ内にある[コネクタ]に自動的に追加されます。
• [コネクタ要素]: 現在の[コネクタ名]内で複数のロッド要素を定義できます。
  • コネクタの 2 つの端点を選択します。

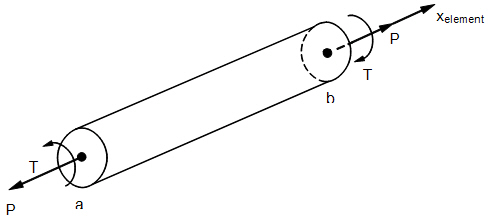

    ロッド要素の内力およびモーメント

• [表示オプション]: ロッド コネクタの[表示オプション]を編集できます。
• [A]: 断面領域の定義ボックス。
• [J]: 極慣性モーメントの定義ボックス。
• [C]: 応力回復位置の定義ボックス。
• [NSM]: 非構造質量の定義ボックス。剛性を追加しないその他の質量を定義できます。
• ねじり応力の計算に使用する式は、次のとおりです。



  ここで、T はねじりモーメントです。

• [材料]: ドロップダウン リストから材料を選択する必要があります。
