コネクタ

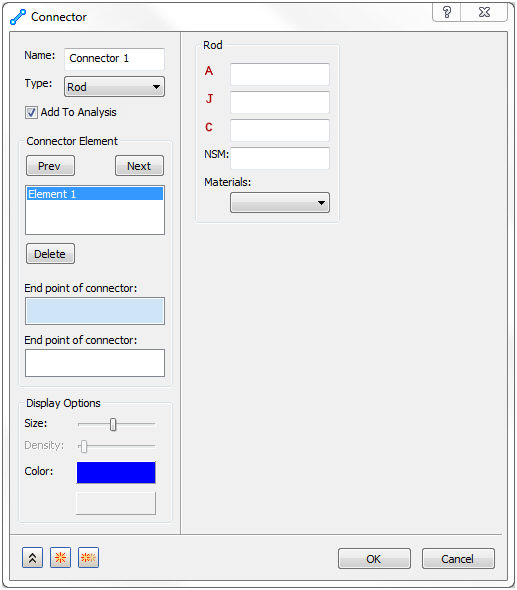

コネクタを定義するには、ツリーの[モデル]ブランチで[コネクタ]を右クリックし、[新規]を選択して次のウィンドウを開きます。

[名前]: 作成するコネクタに名前を付けます。
[タイプ]:
- [ロッド]: コネクタとしてロッド要素を選択します。
- [ケーブル]: コネクタとしてケーブル要素を選択します。
- [バネ]: コネクタとして CBUSH バネ要素を選択します。
- [剛体]: コネクタとして RBE2 または RBE3 を選択します。
- [ボルト]: 自動ボルトまたは押えねじコネクタを選択します。

このフォームのその他のセクションは、選択した[タイプ]に応じて若干異なります。このフォームで使用できるその他のセクションの詳細を表示するには、ページの下部にあるリンクをクリックしてください。

ツリーの[モデル]ブランチから[解析]ブランチにコネクタをドラッグしてドロップすることができます。

[コネクタ]を[解析]に追加すると、すべてのコネクタを含む単一の節点が作成されます。これにより、[モデル]ブランチに移動せずに新しいコネクタを作成できるようになります。コネクタはまた、ここから選択して解析モデルに含めることもできます。

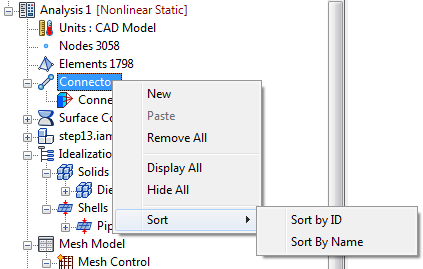

ツリーの[解析]ブランチで[コネクタ]を右クリックすると、次のオプションが使用できます。
