剛体コネクタ

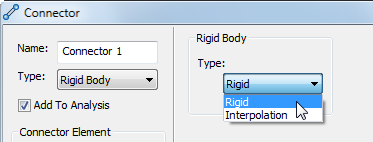

[コネクタ]フォームの左半分にある[タイプ]で[剛体]オプションを選択するときは、剛体の 2 つのサブ タイプを選択できます。このオプションを選択するには、ダイアログの右半分にある[剛体]セクションの[タイプ]ドロップダウン メニューを使用します。

[コネクタ]ダイアログの表示は、2 つの剛体タイプの間で若干異なります。具体的には、[コネクタ要素]セクションで、選択ボックスの名前が変化します([剛体]タイプでは[従属エンティティ]および[独立頂点/点]、[補間]タイプでは[平均要素]および[参照頂点/点])。

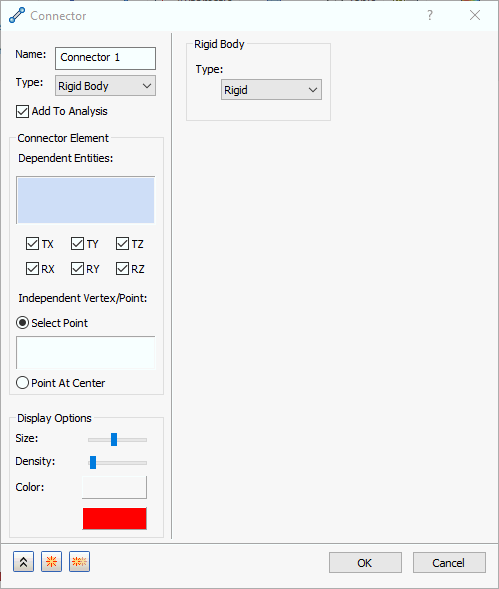

[コネクタ]ダイアログ、[剛体]、[タイプ]は[剛体]:

[コネクタ]ダイアログ、[剛体]、[タイプ]は[補間]:

• [タイプ]:
  • [剛体]: RBE2(完全に剛体)要素タイプを定義します。
  • [補間]: RBE3(補間)要素タイプを定義します。通常、荷重を分散するために使用します。

  剛体(RBE2)および補間剛体要素(RBE3）を定義する場合には注意が必要です。不注意に作成した場合、致命的エラーが発生することがあります。

  [RBE2]要素を使用した場合、[従属]エンティティは、[独立]したエンティティの移動とまったく同様に移動します。[RBE3]要素を使用した場合、参照節点の変位は、[平均するエンティティ]の変位の加重平均です。

• [解析に追加]: このチェックボックスをオンにすると、この剛体コネクタが自動的にツリーの現在の[解析]ブランチ内にある[コネクタ]に追加されます。
• [コネクタ要素]セクション: 現在の[コネクタ名]内で複数の剛体要素を定義できます。
  • 自由度のチェックボックス([Tx]、[Ty]、[Tz]、[Rx]、[Ry]、および[Rz]: これらは、剛体要素のアクティブな自由度(つまり、剛性を提供する並進方向と回転方向)です。既定では、6 つすべての自由度がアクティブになっています。[独立/基準点]と[従属エンティティ/平均要素]の間で相対移動を許可する場合は、対象となる移動自由度または回転自由度をすべて非アクティブにします。
  • [タイプ]が[剛体]の場合は、
    • [従属エンティティ]と
    • [独立頂点/点]を定義します。
  • [タイプ]が[補間]の場合は、
    • [平均要素]と
    • [参照頂点/点]を定義します。
• [表示オプション]: モデルに表示される剛体コネクタの記号のサイズ、密度、色を編集できます。

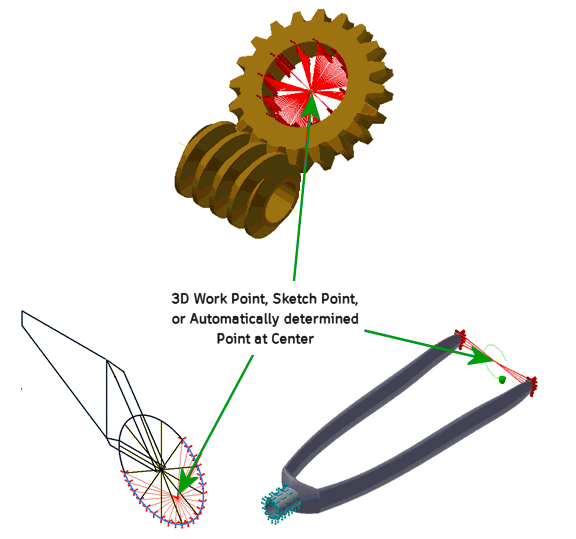

剛体コネクタの例:
