ケーブル コネクタ

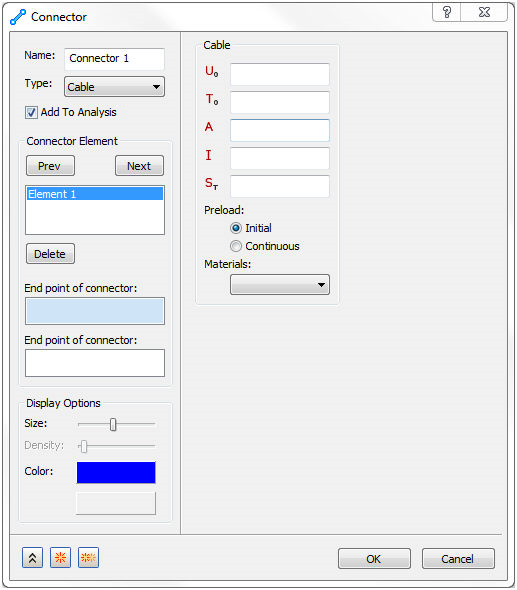

[コネクタ]フォームの[タイプ]で[ケーブル]オプションを選択すると、次のセクションが使用できます。

• [解析に追加]: このチェックボックスをオンにすると、このケーブル コネクタがツリーの現在の[解析]ブランチ内にある[コネクタ]に自動的に追加されます。
• [コネクタ要素]: 現在の[コネクタ名]内で複数のケーブル要素を定義できます。
  • コネクタの 2 つの端点を選択します。
• [表示オプション]: ケーブル コネクタの表示オプションを編集できます。
• : ケーブルの初期緩みを定義します。
• : ケーブルの初期引張を定義します。
• : ケーブルの断面積を定義します。
• : ケーブルの慣性モーメントを定義します。
• : ケーブルの許容引張応力を定義します。
• [予荷重]:
  • [初期]: このオプションは、 がケーブルの初期予荷重であることをソルバーに指示します。
  • [連続]: このオプションは、 が実際の引張荷重であり、一定を保持することをソルバーに指示します。
• [材料]: ドロップダウン リストから材料を選択する必要があります。
