ボルト コネクタ

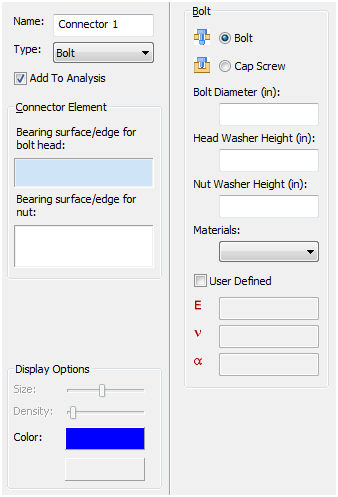

[コネクタ]フォームの[タイプ]で[ボルト]オプションを選択すると、次のセクションが使用できます。

[ボルト]では、ボルトを視覚的に表示します。これは、解析内容を正確に再現している場合と再現していない場合があります。

• ボルトは軸受表面に接続する剛性バー、およびボルトの寸法を持つビーム要素の FE 表現です。
• ボルトはシャンクと側面間の接触を考慮しません。
• 軸受表面領域の応力は、高精度ではありません。これらの応力を正確にモデル化するには、ジョイントのより詳細な解析を実行する必要があります。
• ボルトでは、対称機能を使用するべきではありません。この機能では、ボルトの断面を正確に表現できません。

[ボルト]オプションを選択すると、次のセクションが使用可能になります。

• [解析に追加]: このチェックボックスをオンにすると、このボルト コネクタがツリーの現在の[解析]ブランチ内にある[コネクタ]に自動的に追加されます。
• [表示オプション]: ボルト コネクタの色を変更できます。
• [ボルト]:
  • [ボルト]: ここで[ボルト]オプションを選択します。ボルトは、ナットとオプションの座金付きのボルトとして定義されます。



    • [コネクタ要素]: 現在の[コネクタ名]内で複数のボルト要素を定義できます。
      • [ボルト ヘッド用軸受表面/エッジ]: これはボルト ヘッド側の表面またはエッジです。表面を選択した場合、軸受タイプの表面を示す必要があります。
      • [ナット用軸受表面/エッジ]: これはナットの表面またはエッジです。

        エッジを使用するよりも、軸受表面を作成して使用する方がより効果的(通常、推奨できるモデリング方法)です。

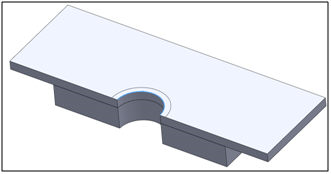

        表面



        エッジ

    • [ボルトの直径]: ここにボルトの直径を入力します。
    • [ヘッド座金の高さ]: ここにボルト ヘッド側の座金の高さを入力します。
    • [ナット座金の高さ]: ここにナット側の座金の高さを入力します。
    • [材料]: 作成された使用可能な材料のドロップダウン リストです。
    • [ユーザ定義]: このチェックボックスを使用して、ボルト(E、nu、アルファ(CTE))に必要な重要な材料特性の定義ができます。
  • [押さえねじ]: [押さえねじ]オプションを選択します。押さえねじは、オプションの座金を使用して別のボディにねじ込むボルトとして定義されます。



    • [コネクタ要素]: 現在の[コネクタ名]内で複数のボルト要素を定義できます。
      • [ボルト ヘッド用軸受表面/エッジ]: これはボルト ヘッド側の表面またはエッジです。表面を選択した場合、軸受タイプの表面を示す必要があります。
      • [ねじ山領域の表面]: これは押さえねじの使用したねじ山部分を定義する表面です。追加の剛性が必要な場合に、生成される特定のインスタンスがあります。ねじに使用する表面の量を、押さえねじのねじ山がボディの雌ねじと接触する領域のみに制限する必要があります。

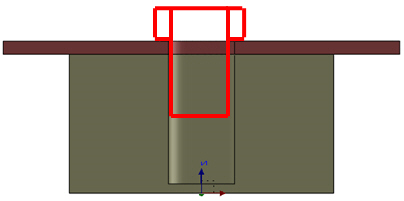

        例: 次の例はボルトを表現したものです。

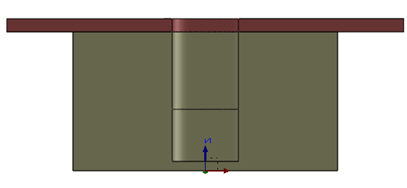

        下の図のように他のボディを硬化しすぎないように、分割線はボルトの終端に作成する必要があります。



    • [ボルトの直径]: ここにボルトの直径を入力します。
    • [ヘッド座金の高さ]: ここにボルト ヘッド側の座金の高さを入力します。

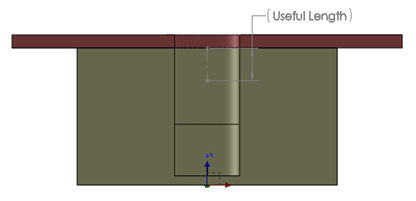

    • [有効な長さ]: ここで押さえねじのねじ山に使用可能な長さを定義します。既定では(空白のままの場合)、これは(ボルトの直径)/2 と等しくなります。



    • [材料]: 作成された使用可能な材料のドロップダウン リストです。
    • [ユーザ定義]: このチェックボックスを使用して、ボルト(E、nu、アルファ(CTE))に必要な重要な材料特性の定義ができます。

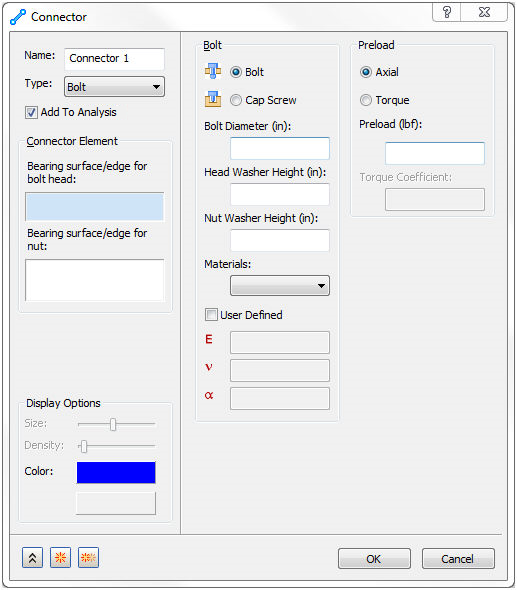

• [予荷重]:
  • [軸]: ボルトの単純な軸予荷重を定義できます。



  • [トルク]: トルク値と最終的なボルト予荷重を取り消すトルク係数を入力できます。[トルク]オプションを使用した場合、予荷重を取得するために使用する方程式は 予荷重 = トルク(トルク係数 * 直径)です。トルク係数については、予荷重時の損失に関する文献で参照できます。
