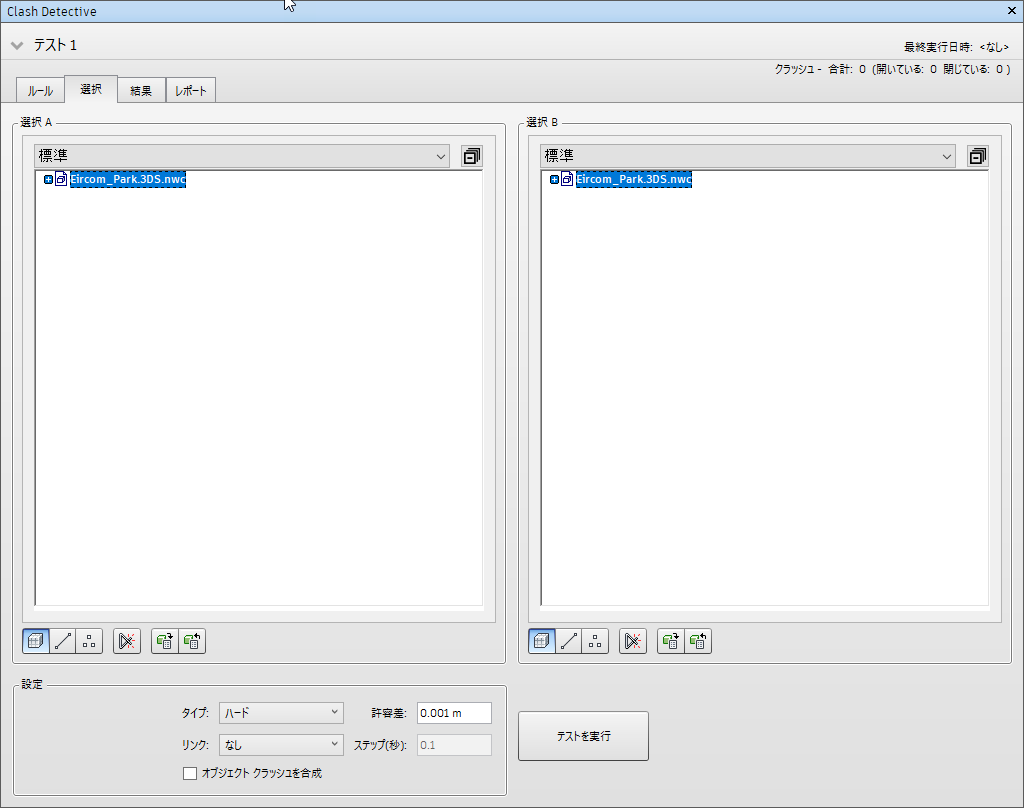

[選択]タブ

[選択]タブでは、モデル全体をそれ自体に対してテストするのではなく、項目を一組ずつテストしてクラッシュ テストを定義します。このタブでは、[テスト]パネルで現在選択しているクラッシュのパラメータを設定します。

注: タブの最上部に、現在選択されているクラッシュ テストの概要が表示されます。展開ボタンをクリックすると、[テスト]パネルをいつでも表示することができます。クラッシュ テストがセット アップ時点から何らかの形で変更されている場合(オプション設定が変更された場合、またはモデルの最新バージョンがロードされた場合など)、最新のモデルまたは設定が結果に反映されていない可能性があり、警告 が表示されます。テストを再実行するには、このアイコンを右クリックします。

注: 非表示項目はクラッシュ テストの対象外です。
ヒント: すべてのテストを実行するには、[テスト]パネルの[すべて更新]ボタンをクリックします。

[選択 A]ペインと[選択 B]ペイン

これらのペインには、クラッシュ テストで互いにテストされる 2 つの項目のセットのツリー ビューがあります。各ペインで項目を選択する必要があります。

各ペインの上部に、[選択ツリー]ウィンドウの現在の状態を複製するドロップダウン リストがあります。次に示すオプションを使用して、クラッシュ テストを行う項目を選択できます。

選択セットと検索セットを使用すると、クラッシュ テストをすばやく、効果的に行うことができ、簡単に繰り返すことができます。クラッシュ テストを行う必要があるオブジェクトのセットを十分に検討し、それに応じて選択セットと検索セットを作成してください。

ボタン

[ジオメトリ タイプ]ボタン: クラッシュ テストに、選択された項目のサーフェス、線分、および点のクラッシュを含めることができます。

コンテキスト メニュー

左ペインまたは右ペインを右クリックすると、コンテキスト メニューが開きます。

設定

タイプ

クラッシュの種類を選択します。クラッシュには次の 4 種類があります。

許容差

報告されるクラッシュの重大度をコントロールし、現場で回避できると見なされる無視可能なクラッシュを除外できるようにします。入力した許容差の値は、表示単位に自動的に変換されます。たとえば、表示単位がメートルの場合に 6 インチを入力すると、0.15 m に自動的に変換されます。

リンク

クラッシュ テストを TimeLiner スケジュールまたはオブジェクト アニメーション シーンにリンクできます。

ステップ

シミュレーション シーケンスでクラッシュを探すときに使用する[間隔のサイズ]をコントロールできます。このオプションは、[リンク]ドロップダウン メニューで選択を行うときのみ使用できます。

オブジェクト クラッシュを合成

同じ合成オブジェクトまたは合成オブジェクトのペアで見つかるクラッシュ結果を含めるには、このチェック ボックスをオンにします。合成オブジェクトは、[選択ツリー]で 1 つのオブジェクトとみなされる一連のジオメトリです。たとえば、窓オブジェクトは窓枠と窓ガラスで構成され、空洞壁は複数の層で構成される場合があります。

テストを実行:

選択されたクラッシュ テストを実行します。
