フィーチャー仕上げ加工 ページでは、ポケットの側面と底部、および、ボスの上部の仕上げ加工、または、セミ仕上げ加工ツールパスを作成します。このツールパスは、指定 Z 高さでフィーチャーをスライスします。その後、各 Z 高さにオフセット、または、ラスターパスを作成します。
仕上げ加工 － 仕上げ加工対象フィーチャーグループの領域を選択します。
以下のいずれかの領域を選択します。
- 側面 / 平坦 － フィーチャーの側面、ボスの上部、ポケットの下部を加工します。
- 側面 － フィーチャーの側面のみを加工します。
- 平坦 － ボスの上部およびポケットの下部のみを加工します。
平坦スタイル － 素材の削除に使用するラスター、または、オフセットスタイルを選択します。
以下のいずれかのスタイルを選択します。

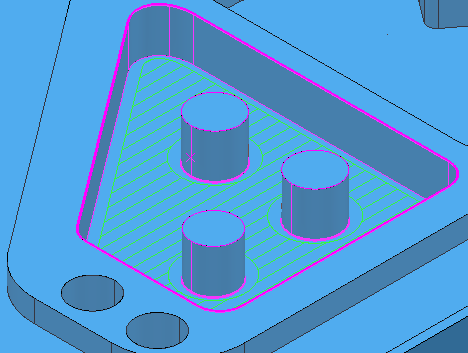

- ラスター － XY 平面の平行直線動作により構成されます。

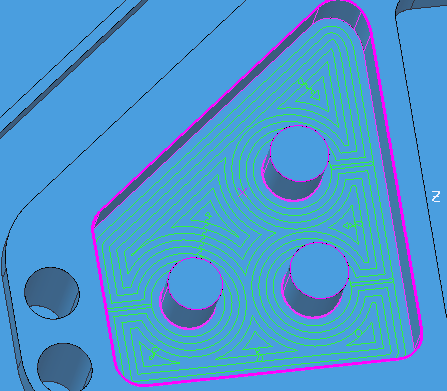

- モデルオフセット － 初期スライスのオフセットを繰返して作成される輪郭で、領域の加工を行います。これは、それ以上のオフセットが不可になるまで実行されます。
これにより、以下のようなツールパスが作成されます。
- 工具負荷、および、削り屑の量が一定のツールパス
- 加工方向が保持されたツールパス
- 極小、または、薄い側面の芯の加工を回避するツールパス
- 工具全幅加工が最小のツールパス
ただし工具リフト数が増加します。

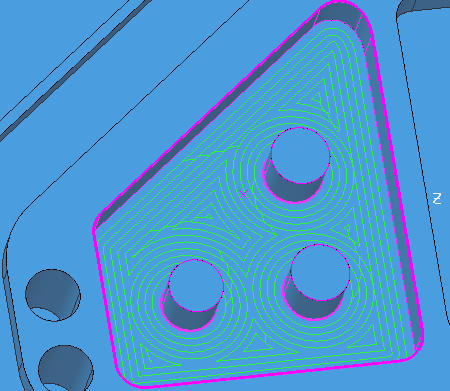

- 全オフセット － 工具リフト数を最小限に抑え、柔軟な素材に特化したオフセットツールパスを作成します。
加工方向 － 輪郭 および 領域 の加工スタイルを選択します。
- ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。
- アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。
- 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。
トレランス － トレランスを入力し、ツールパスがフィーチャーをたどる精度を指定します。
残し代 － パーツに残す素材量を入力します。 残し代
ボタンをクリックして、残し代 ボックスを 径方向残し代
軸方向残し代
に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。
径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。
軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。
削り残し加工 － ストラテジーを フィーチャー削り残し仕上げ加工 に変更します。また、削り残し加工のオプションを設定するための 削り残し ページが有効になります。既定で、このオプションは未選択となっています。
面取りを無視 － オンにすると面取りを加工しない
面取りを無視 － オフ
面取りを無視 － オン
上部フィレットを無視 － オンにすると上部フィレットを加工しない
上部フィレットを無視 － オフ
上部フィレットを無視 － オン
