輪郭加工時には、負のオフセットを指定することができます。これにより、サーフェスのエッジ上に工具を配置し、カーブ沿いに輪郭仕上げ加工ツールパスを作成することができます。この例では、20mm のエンドミルを使用し、下限値 基準ポジション から ドライブカーブ を選択します。

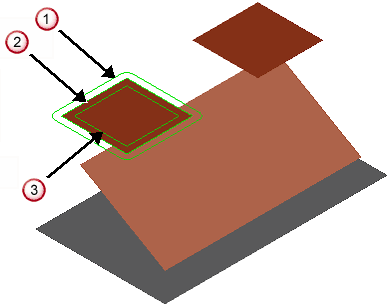

サイド － 外側エッジ、径方向オフセット － 0
サイド － 外側エッジ、径方向オフセット － -10 / サイド － 内側エッジ － 径方向オフセット － -10
サイド － 内側エッジ、径方向オフセット － 0
次図は拡大図で、黄色の円が工具の断面を表します。
