連続線のフィレットの例

この例では、カーブ編集 タブを使用した連続線のフィレット処理方法を説明します。

1. [カーブ編集] タブ > [作成] パネル > [ライン] > [連続] をクリックし、連続線 ツールバーを表示します。

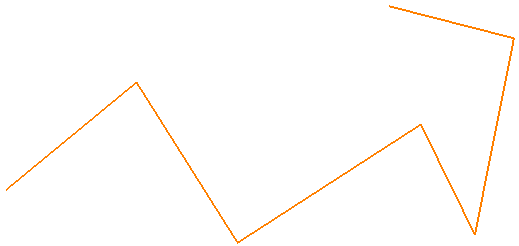

2. グラフィック領域で連続線をスケッチ、または、ツールバーの座標領域に座標を入力して連続線を作成します。



3. をクリックし、当該セグメントを終了します。

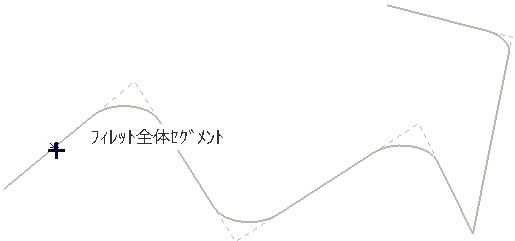

4. [カーブ編集] タブ > [作成] パネル > [円/円弧] > [トリム済みフィレット] をクリックし、連続線上にマウスオーバーします。



5. 連続線を選択します。

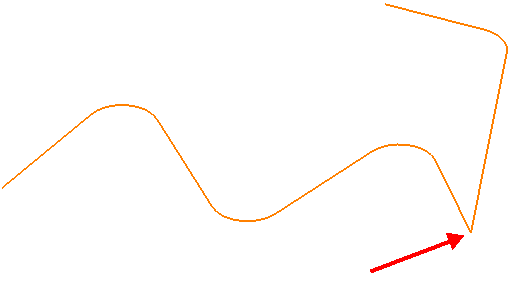

注: 2 つの連続ラインセグメント間に接するフィレットの配置が不可能な場合、フィレットは作成されません。その場合、より小さな半径を使用し、フィレットの作成を再試行します。
