カーブ編集

カーブ編集 タブを使用し、パターンとバウンダリーの作成、および、編集を行います。一般的には、サーフェスバウンダリーなどで、モデルからカーブを抽出します。その後、このタブを使用してカーブを編集し、バウンダリー / パターンを正確に作成します。

カーブ編集タブの表示方法

このタブには、以下のオプションが表示されます。

作成パネル

選択－アクティブエンティティ（パターン / バウンダリー）に選択カーブをコピーします。
ポイント －新規ポイントを作成します。ポイントロケーションは、グラフィックウィンドウでインタラクティブに指定、または ステータス バーの、、のいずれかを使用して座標を入力し、定義することもできます。第 1 ポイントの座標は、絶対値になります。
ライン －ラインメニューからオプションを選択し、新規ラインを作成します。グラフィックウィンドウでインタラクティブに作成、または、座標を入力することで、ラインの定義が可能です。
円－ [円/円弧] メニューからオプションを選択し、新規の円または円弧を作成します。グラフィックウィンドウでインタラクティブに作成、または、座標を入力することで、円弧、および、円の定義が可能です。
カーブ －カーブメニューからオプションを選択し、ベジェカーブ、コンポジットカーブ、楕円、スパイラル、螺旋、平坦断面、スパン輪郭を作成します。
テキスト －テキストメニューからオプションを選択し、グラフィックウィンドウにワイヤーフレームテキストを作成します。

タイプ －タイプリストからオプションを選択し、編集対象カーブの選択方法を制御します。選択カーブは黄色になります。利用可能なカーブは、オレンジ色になります。

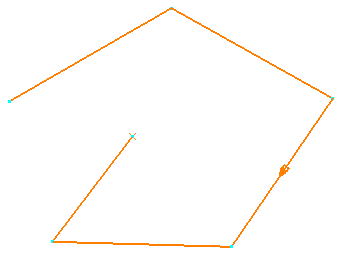

方向表示 －全カーブは方向を持ちます。カーブ方向を表示すると、各セグメントに終点方向を向く矢印が配置されます。また、各セグメントの終点に X 印が表示されます。
色－選択セグメントの色を変更します。これにより、Windows の標準色ダイアログが表示され、ここで選択された色で選択カーブの色を変更することができます。セグメントが未選択の場合、このオプションにより、新規の全セグメントに対して既定色が使用されます。
これはパターンのみに作用し、バウンダリーには作用しません。
