サーフェスジオメトリからコンポジットカーブを作成する方法

この例では、サーフェスジオメトリからコンポジットカーブを作成する方法を説明します。作成されるコンポジットカーブは、エンベットパターンになります。

examples フォルダーの 5axis_with_holes.dgk モデルを使用します。

1. [パターン] タブ > [作成] パネル > [パターン] をクリックし、新規パターンを作成します。
2. [パターン] タブ > [編集] パネル > [カーブ編集] をクリックし、カーブ編集 タブを表示します。
3. [カーブ編集] タブ > [作成] パネル > [カーブ] > [コンポジット] をクリックします。

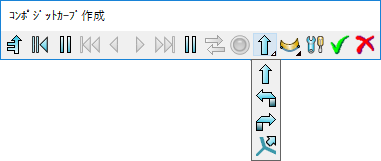

   これにより、コンポジットカーブ作成 ツールバーが表示されます。



4. 方向 ツールバーの をクリックします。

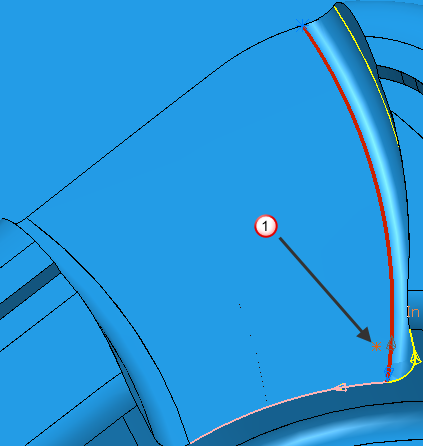

5. 付近のサーフェスをクリックします。



   これにより、サーフェスの右端が選択されます。

   • 赤色は、選択サーフェスカーブを表します。
   • ピンク色は、自動スケッチがたどるサーフェスを表します。
   • 黄色は代替サーフェスを表します。
   • 灰色は現行カーブの代替サーフェスを表します。このオプションでは、別のサーフェス沿いに始点に戻ってくるため、利用頻度は低くなります。詳細については、コンポジットカーブ作成用にカーブを選択する方法 を参照してください。

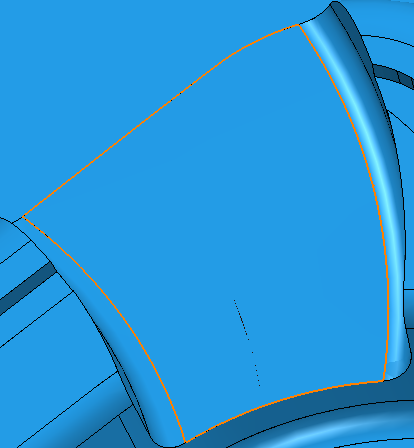

6. コンポジット カーブ作成 ツールバーの をクリックし、自動パスを作成します。



   コンポジットカーブの作成を中止する場合、Esc キーを使用、または、進捗表示の隣の をクリックします。

7. コンポジットカーブ作成 ツールバーの をクリックします。
8. [カーブ編集] タブ > [終了] パネル > [了解] をクリックします。

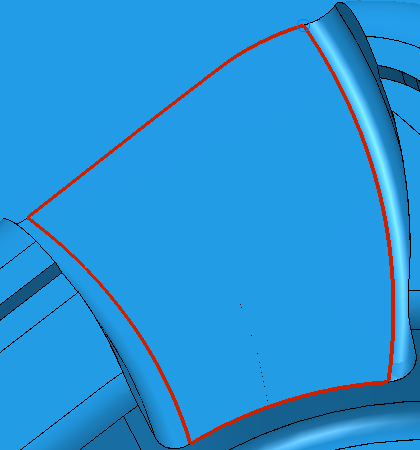

   これにより、サーフェスエッジをたどるエンベットパターンが作成されます。
