側面加工距離

側面加工距離 ページでは、フィーチャー周辺で削除される余剰素材量を制御します。これは、一連の水平パスにより実行されます。

注: このページは、フィーチャー仕上げ加工 ページの 仕上げ加工 リストから 側面、または、側面 / 平坦 を選択した場合のみ有効になります。

範囲 － マルチパスのリミットの算出方法を選択します。

• 加工数 － 値を入力し、パス数を制限します。
• ストック幅 － フィーチャーの側面の周囲に残されているストックの幅を指定する距離を入力します。これは、複数のパスの最大開始距離を制限します。

Z 方向削り込み量 － 異なる加工レベル間の距離を入力します。

工具から Z 方向削り込み量コピー － アクティブ工具の 加工データ から、軸方向切込みを読込みます。 軸方向切込みは、工具軸沿いに測定されます。

注: 値を手動入力すると、ボタンが に変化します。

ステップオーバー － 単一 Z 高さの連続仕上げ加工パス間の距離を入力します。

工具からステップオーバーコピー － アクティブ工具の 加工データ から、径方向切込みを読込みます。 径方向切込みは、工具軸に垂直に測定されます。

注: 値を手動入力すると、ボタンが に変化します。

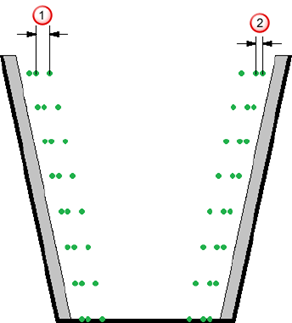

最終ステップオーバー － 追加の最終パスのオフセット距離を指定します。

－ ステップオーバー距離。

－ 最終ステップオーバー距離。

最終パスのみ － 最終ステップオーバー は、最終 Z 高さのパスのみに適用されます。
