ポートプランジ仕上げ加工

ポートプランジ仕上げ加工ダイアログの ポートプランジ仕上げ加工 ページでは、ポート内側のプランジ仕上げ加工のオプションを指定します。

パターン － パターンを選択し、後続加工のポートロケーション、および、方向を指定します。パターンの用途は以下の通りです。

1. 加工対象ポートを明示
2. スライス方向を制御 － スライスはパターンに垂直になります。作業平面リミット を使用すると、作業平面はパターンを無効にします。

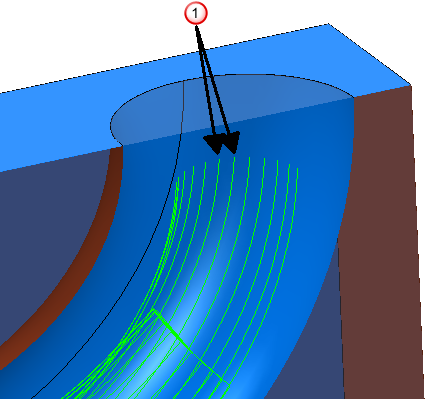

3. 最初に加工されるポートの端末を指定

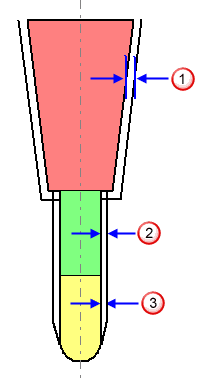

工具クリアランス － 工具シャンク、および、ホルダーのクリアランスを入力します。これは、定義済み 残し代 への追加事項で、カスプ、または、未加工素材と工具の側面の干渉を回避するために追加されます。クリアランス値は、安全になるまで PowerMill が工具軸を変更する量を制御します。

ホルダークリアランス

シャンククリアランス

工具シャフト クリアランス

注: PowerMill は、カッターのシャフト下部周囲に小さいテーパー付きクリアランスを自動的に追加します。テーパー付き部分の長さは工具半径と同じです。

加工方向 － 加工手法を選択します。

次から 加工方向 を選択します。

• ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。



• アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。



• 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。

トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。

残し代 － ガウジチェック時に、トレランス内でモデル上に残す素材量を入力します。

コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。

ステップオーバー － ポートの円周上の連続パス間の距離を入力します。ポートプランジ仕上げ加工 ツールパスの各パスは、ポートの周りで移動します。

- ステップオーバー

工具からステップオーバーコピー － アクティブ工具の 加工データ から、径方向切込みを読込みます。 径方向切込みは、工具軸に垂直に測定されます。

注: 値を手動入力すると、ボタンが に変化します。

Z 方向削り込み量 － ツールパス セグメントが、スパイン カーブの方向でフローする際にステップオーバーするため、利用できません。

プレビュー － ツールパスの作成に使用するパターンを表示します。

表示 － プレビューパターンを表示します。
