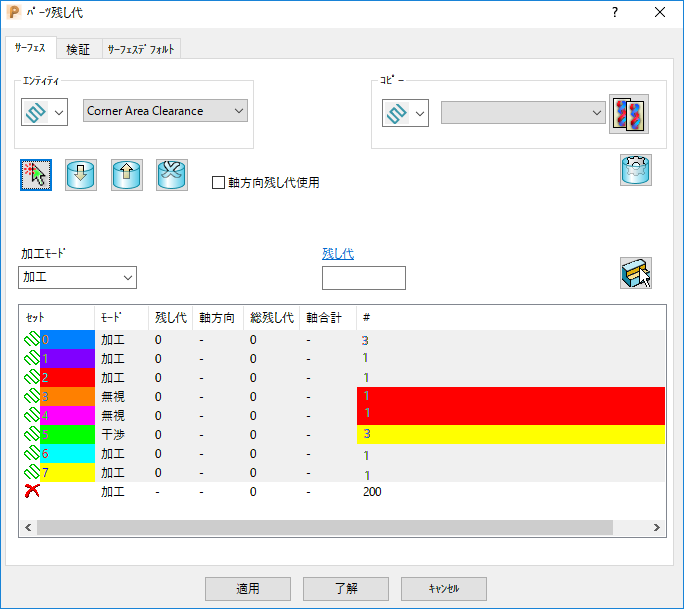

サーフェス タブを使用し、モデルサーフェスなどのコンポーネントに残し代を割当てます。単一残し代、または、異なる 軸方向残し代 と 径方向残し代 の指定が可能です。また、ツールパス、または、バウンダリーのどちらが当該コンポーネントを使用しているかにより、異なる残し代を割当てることもできます。
エンティティ セクションを使用し、特定のツールパス、または、バウンダリーと残し代データを関連付けます。エンティティ セクションには、以下のオプションが表示されます。
－ ツールパス
、または、バウンダリー
を選択し、残し代データと関連付けます。
－ リストからエントリを選択し、現行セットのコンポーネント残し代が参照するツールパス、または、バウンダリーを指定します。 このリストには、ドロップダウンリストの選択肢により、ツールパス、または、バウンダリーが表示されます。
コピー 領域を使用して、既存のツールパス、バウンダリー、または検証セットから全ての残り代データをコピーします。コピー 領域には次のオプションが含まれます。
－ リストからオプションを選択し、コンポーネントの残り代データをツールパス 、検証セット
、またはバウンダリー からコピーするかどうかを指定します。
－ リストから、コピー対象コンポーネント残し代を持つツールパス、バウンダリー、検証セットのいずれかを選択します。このリストには、ドロップダウンリストの選択肢により、ツールパス、バウンダリー、検証セットのいずれかが表示されます。
－ 対象アイテムから残し代データをコピーします。
スマート選択 － 選択 ダイアログを表示します。選択 ダイアログを使用し、モデル、色、レベル / セット でモデルコンポーネントを選択し、残し代セットに割当てます。
コンポーネント取得 － 選択残し代セットに、選択コンポーネントを配置します。
コンポーネント削除 － 選択残し代セットから選択コンポーネントを削除します、
全コンポーネント削除 － 選択残し代セットから全コンポーネントを削除します。
軸方向残し代使用 － 径方向残し代、および、軸方向残し代 を個別に設定することができます。未選択時には、単一の 残し代 値のみ入力可能です。
コンポーネント / 残し代データコピー － サーフェス既定 タブで定義された値をコピーします。 ツールパス、または、バウンダリーに対して新規残し代セットを作成すると、サーフェス既定 タブの値が、このダイアログに自動的にコピーされます。 コンポーネント / 残し代データコピー をクリックしない限り、サーフェス既定 を変更しても コンポーネント残し代 の値は更新されません。
コンポーネント選択 － 選択残し代セットの全コンポーネントを選択します。
加工モード － コンポーネント残し代の適用方法を指定します。選択肢により、残し代リスト制御テーブルの モード 列に表示される色が指定されます。 次の中から選択します。
- 加工 － ツールパスが加工するコンポーネントに、コンポーネント残し代を追加します。
- 干渉 － クランプのように、加工対象外で回避の必要があるコンポーネントに残し代を追加します。
- 無視 － 構築目的で作成された加工対象外のコンポーネントに、残し代を追加します。これには、多軸加工に使用されるガイドサーフェスなどが相当します。
残し代 － 値を入力し、全方向で工具へのオフセットとして残し代を適用します。このオプションは、軸方向残し代使用 が未選択の場合のみ有効になります。
- 径方向残し代 － 工具への径方向オフセットとして、残し代を適用します。これは、実際の工具に相対し、加工に使用される工具サイズを制御します。 このオプションは、軸方向残し代使用 を選択した場合のみ有効になります。
- 軸方向残し代 － 値を入力し、工具の軸方向のみで、工具へのオフセットとして残し代を適用します。これは、実際の工具に相対し、加工に使用される工具の先端ポジションを制御します。 このオプションは、軸方向残し代使用 を選択した場合のみ有効になります。
残し代リスト制御 － 残し代セットを選択し、残し代シェーディング の使用時のコンポーネントの色を指定します。
セット － ツールパスのセットとバウンダリーのセットでは、異なるアイコンが表示されます。
モード － 当該コンポーネントに指定された加工モードを表示します。異なるモードを示すために、個別の色が使用されます。
- 加工 － 白色
- 干渉 － 黄色
- 無視 － 赤色
- 選択－ グラフィック ウィンドウで作業中の場合は灰色、残し代 ダイアログで作業中の場合は青色
既定色を変更するには、[工具] > [カスタマイズ － 色] をクリックし、カスタマイズ － 色 ダイアログの 加工モード を選択します。
残し代 － 工具コンポーネントに適用される残し代値、または、径方向残し代 です。
軸方向 － 工具コンポーネントに適用される 軸方向残し代 値です。
総残し代 － コンポーネントに適用される総残し代値、または、径方向残し代 です。この値は、当該タブ、および、ストラテジーダイアログを使用して適用された残し代値を足して算出されます。
軸合計 － コンポーネントに適用される軸方向の総残し代です。この値は、当該タブ、および、ストラテジーダイアログを使用して適用された残し代値を足して算出されます。
コンポーネント － セット内のコンポーネント数を表示します。
コンポーネント セットに対する残し代の割当て方法の詳細については、残し代値を割当て を参照してください。
モデルの特定領域の回避方法の詳細については、加工モードの例を参照してください。
