[要約] ページで追加情報を表示する

この例では、Summary.html テンプレート(Setup-sheets フォルダー内)を編集して、[要約] ページに次の追加情報が表示されるようにする方法を示します。

• NC プログラム内のツールパスおよび工具の数。
• 工具名のリスト。
• 各工具のジオメトリと図。

1. XML エディタで Summary.html ファイルを開きます。この例では NotePad++ を使用します。

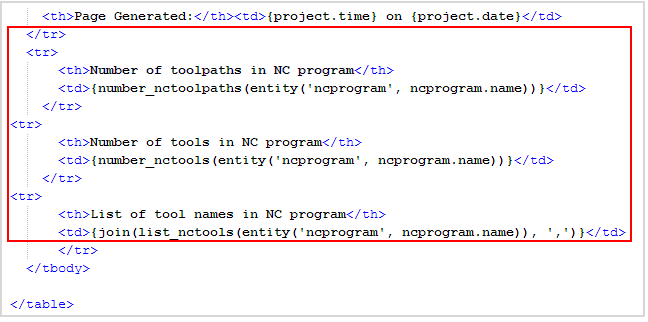

2. [要約] ページにツールパスおよび工具の数、および工具名のリストを表示するには、Page Generated エレメントの下に次のエレメントを入力します。



3. [要約] ページに各工具のジオメトリと図を表示するには:

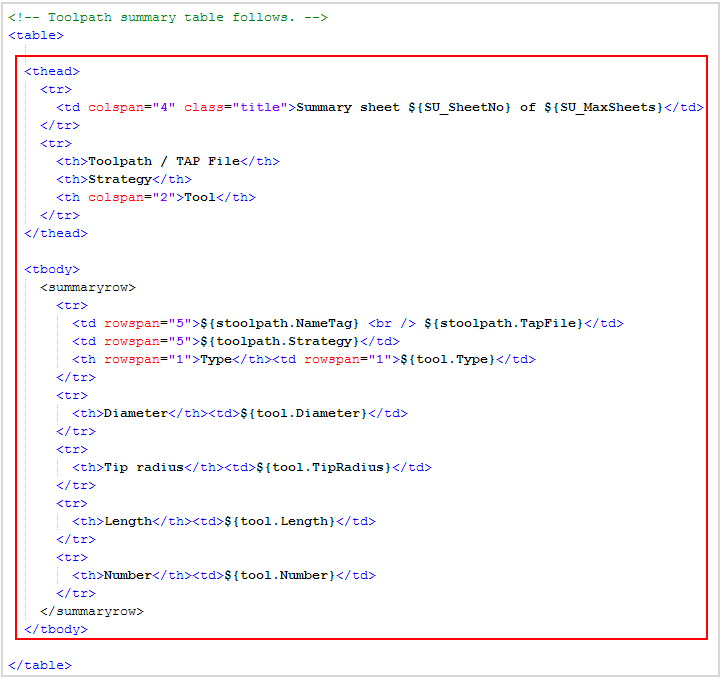

   1. 次のセクションを削除します。

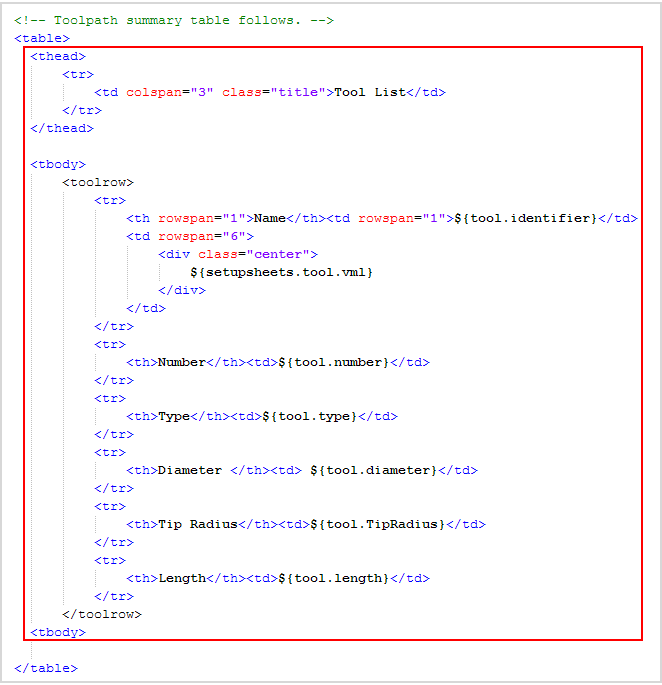

   1. 代替セクションを入力します。



4. ファイルを保存します。

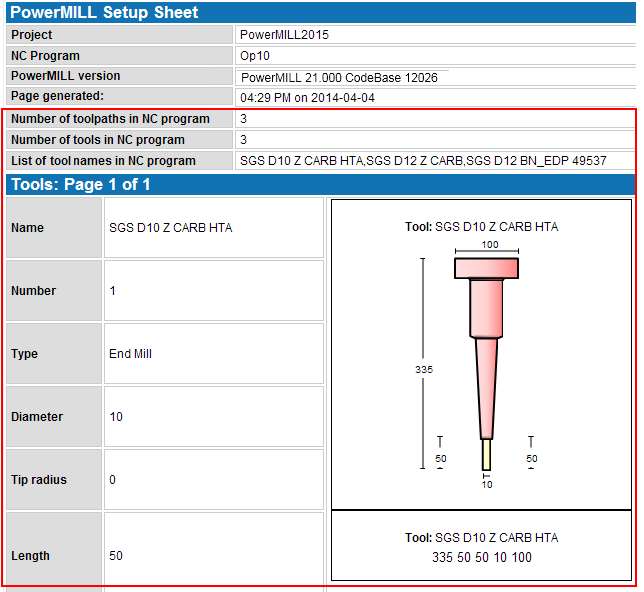

   セットアップ シートをエクスポートすると、[要約] ページには、ツールパスおよび工具の数、工具名のリスト、および各工具の図が表示されます。
