リード / リンク動作のロック － 選択的編集

選択したリード / リンクをロックすると、ツールパス全体の接続を変更する際に編集されなくなります。

ヒント: リード / リンクを選択して編集する場合は選択したままになるため、さらに変更を加えることができます。グラフィックス ウィンドウで任意の場所をクリックすると、任意のリード / リンクの選択を解除できます。

以下の例では、選択されたリンクの編集方法、および、ロック方法を説明します。

注: ツールパスのリードを編集およびロックするには、同じ原理を適用します。

1. カーソルを使用して、編集するリンクの周囲にボックスを描画します。選択リンクは、黄色に変化します。



2. 以下のように、リンクを編集します。
   1. [ホーム]タブ > [ツールパス セットアップ]パネル > [ツールパス コネクター]をクリックし、ツールパス コネクターダイアログを表示します。
   2. リンク タブを選択します。
   3. 第 1 選択 リストから 円弧 を選択します。
   4. リンク適用 をクリックします。

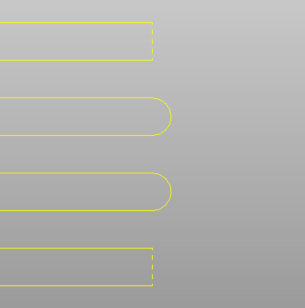

   注: 編集されたリンクは、選択されたままになります。
3. 以下のように、リンクをロックします。
   1. エクスプローラーの個別の ツールパス メニューから 編集 > 工具移動ロック > リード / リンク を選択します。
   2. グラフィックウィンドウの任意の箇所をクリックし、リンクを選択解除します。
4. 以下のように、ツールパス全体のリンクを編集します。
   ツールパス全体の リンク を変更したときに、ロックされているリンクは変更されません。

   1. [ホーム]タブ > [ツールパス セットアップ]パネル > [ツールパス コネクター]をクリックし、ツールパス コネクターダイアログを表示します。
   2. リンク タブを選択します。
   3. 第 1 選択 リストから 増分値 を選択します。
   4. リンク適用 をクリックします。

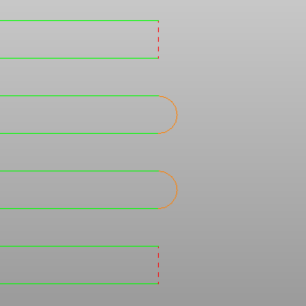

   注: この例の他のリンクのすべてが 増分 に変更されます。これは点線で表示されますが、ロックされているリンクは円弧のままになります。

ロックされているリンクを編集するには、以下を実行します。

1. カーソルを使用して、編集するロックされているリンクの周囲にボックスを描画します。ロックされている場合でも、この方法で選択すると編集できます。



2. 以下のように、リンクを編集します。
   1. [ホーム]タブ > [ツールパス セットアップ]パネル > [ツールパス コネクター]をクリックし、ツールパス コネクターダイアログを表示します。
   2. リンク タブを選択します。
   3. 第 1 選択 リストから 直線 を選択します。
   4. リンク適用 をクリックします。

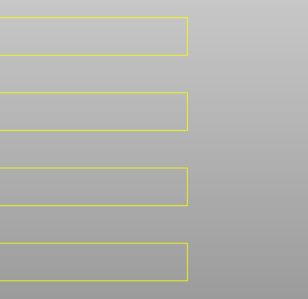

   注: ロックされているリンクもロックされていないリンクも、すべて更新されます。
