ツールパスコネクターアイテムを使用し、ツールパスのコネクターセグメントを指定します。これにより、早送り移動クリアランス、工具安全領域、非加工セグメントを速やかに定義することができます。

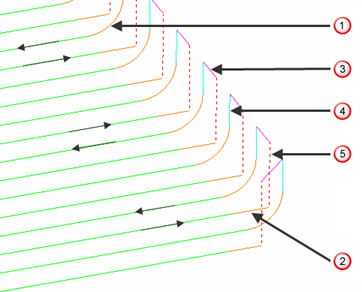

垂直円弧 リードイン動作
直線 リードアウト動作
スキム リンク動作
アプローチ 動作
リトラクト 動作
[ホーム] タブ > [ツールパス セットアップ] パネル > [ツールパス コネクター] をクリックし、ツールパス コネクター ダイアログを表示します。
注: このダイアログは、セットアップ ダイアログからアクセスすると、セットアップ接続 と呼ばれます。
このダイアログのタブは、アクティブなストラテジーのタイプにより異なります。
切削ストラテジー
- 安全領域 － 工具が早送りで移動可能な安全領域のサイズおよび形状を指定します。
- 移動/クリアランス － 早送り移動およびクリアランスの制限を指定します。
- 始点/終点 － ツールパスの始点および終点の位置と方向を指定します。
- リードイン － 加工移動前の工具動作を指定します。
- リードアウト － 加工移動後の工具動作を指定します。
- リンク － ツールパスの加工移動間のリンク動作を指定します。
- ポイント分布 － ツールパスのリードおよびリンク沿いのポイントの分布を指定します。
旋削ストラテジー
- 始点/終点 － ツールパスの始点および終点の位置と参照ポイントを指定します。
- リード/リンク － 旋削加工ツールパスの加工移動前後、および、移動間の工具動作を指定します。
注: このタブは、旋削加工ツールパスがアクティブな場合のみ有効になります。
