サーフェスからフリーフォーム フィーチャーを作成するには

ボス、ポケット、およびサイドの各フリーフォーム フィーチャーをサーフェスから作成する場合、フィーチャーの高さと勾配角度がサーフェスのジオメトリから自動的に計算されるため、簡単かつ直感的に行うことができます。

1. アクティブなフィーチャー グループがあることを確認します。
2. [フィーチャー グループ] タブ > [編集] パネル > [フィーチャー編集] をクリックします。
3. [フィーチャー編集] タブ > [2D フィーチャー作成] パネルをクリックし、次のいずれかのフリーフォーム フィーチャー タイプを選択します。
   • フリーフォーム ポケット
   • フリーフォーム ボス
   • 脇
4. [スタイル作成] リスト から、 をクリックします。

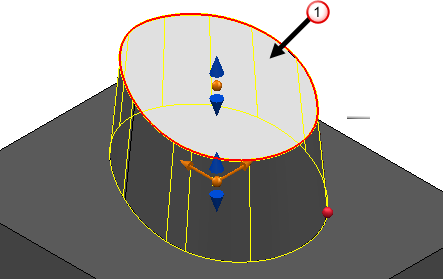

5. フィーチャーの作成元となるモデルのサーフェス をクリックします。



6. 了解をクリックします。

同じ Z 高さに同じタイプ(たとえば、ボス)の複数のフィーチャーが存在する場合、モデルで複数のサーフェスを選択することにより、これらのフィーチャーを同時に作成することができます。異なる Z 高さにある同じタイプのフィーチャーの場合、各フィーチャーを個別に作成する必要があります。
