フィーチャー作成

フィーチャー作成 ダイアログを使用し、フィーチャーの作成、および、パラメーターの編集を行います。フィーチャー編集 タブから任意の フィーチャー作成 ボタンをクリックし、[フィーチャー作成] ダイアログを表示します。

作成できる式の種類は次のとおりです。

2D フィーチャー作成パネル

ポケット

ボス

スロット

フェース

脇

輪郭

溝

旋削フェース

ボーリング

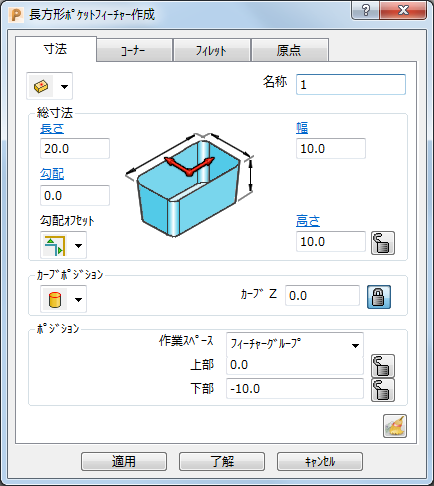

選択フィーチャータイプに対応した フィーチャー作成 ダイアログが表示されます。

注: ダイアログ名、および、オプションは、フィーチャータイプにより異なります。

各タブのオプションを使用し、フィーチャーパラメーターを修正します。

寸法－フィーチャーの物性を指定します。

コーナー －フィーチャーのコーナー半径を指定します。

フィレット －フィーチャーのフィレット、または、面取りプロパティを指定します。

原点－フィーチャーの原点ポジション、および、ロケーションを指定します。
