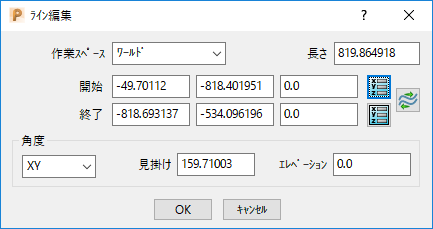

ライン編集ダイアログ

ライン編集ダイアログは、カーブ編集 タブの表示中にラインをダブルクリックして表示します。

このダイアログには、以下のオプションが表示されます。

• 作業スペース － ワールド、作業平面、相対作業スペースのいずれかでラインを編集します。相対作業スペースでは、ラインの始点に原点が配置され、軸が現行作業スペースにアラインされます。
• 長さ － ラインの長さで、端末から延長または短縮します。
• 始点 － ラインの始点座標です。
• 終点 － ラインの終点座標です。
• ライン反転 － 選択ラインの方向を反転します。

  変換前



  変換後



  反転するラインセグメントの選択が必要です。

• 始点ポジション/終点ポジション － ポジション ダイアログを使用し、座標を入力します。
• 角度 － 選択平面の見掛け角度、および、エレベーション角度で、ラインの角度を定義します。
• － 選択平面
• 見掛け － 選択平面へのラインの投影と平面の軸間で測定された角度です。選択平面が XY の場合、使用される軸は X 軸、YZ の場合は Y 軸、ZX の場合は Z 軸になります。



  XY 平面の見掛け角度

• エレベーション － ラインと選択平面上へのラインの投影間で測定された角度です。



  XY 平面のエレベーション角度

注: ライン編集 ダイアログの表示中でも、グラフィックでラインの編集は可能です。ただし、ラインの選択解除、または、ライン以外の選択は実行できません。
