NC プログラムモデルのスナップショット

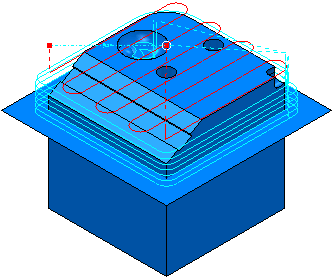

1. 適切なサイズ、および、方向にモデルの CAD ビューを調整します。

   このビューでオーバーラップしたツールパスを表示するには、当該ツールパスが表示されていることを確認します。非アクティブツールパスの色を調整 することもできます。



2. 個別の NC プログラムのコンテキスト メニューから [セットアップ シート] > [スナップショット] > [現行ビュー] を選択します。結果に問題がある場合、エクスプローラーに戻り、モデルの CAD ビューを調整してイメージを再撮影します。

   作成されたスナップショットのプレビューを表示するには、個別の NC プログラムのコンテキスト メニューから [セットアップ シート] > [スナップショット] > [プレビュー] を選択します。

注: 既定で、撮影されたイメージは、対応する NC プログラムのタイトルページである Header.html テンプレートに表示されます。スナップショットがない場合、ImagePlaceHolder.png というイメージファイルが使用されます。

ヒント: 作成済みの各 NC プログラムスナップショットファイルは、ファイル名に ncp- という接頭辞が追加されます。
