平坦加工距離

平坦加工距離 ページでは、フィーチャー平坦サーフェス上で削除される余剰素材量を制御します。これは、一連の垂直パスにより実行されます。

注: このページは、フィーチャー仕上げ加工 ページの 仕上げ加工 リストから 平坦、または、側面 / 平坦 を選択した場合のみ有効になります。

範囲 － マルチパスのリミットの算出方法を選択します。

• 加工数 － 値を入力し、パス数を制限します。
• ストック深さ － フィーチャー平坦部の上に残されるストックの深さを指定する距離を入力します。これは、複数のパスの最大開始距離を制限します。

ステップオーバー － 単一 Z 高さの連続領域切削パス間の距離を入力します。

工具からステップオーバーコピー － アクティブ工具の 加工データ から、径方向切込みを読込みます。 径方向切込みは、工具軸に垂直に測定されます。

注: 値を手動入力すると、ボタンが に変化します。

Z 方向削り込み量 － 異なる加工レベル間の距離を入力します。

工具から Z 方向削り込み量コピー － アクティブ工具の 加工データ から、軸方向切込みを読込みます。 軸方向切込みは、工具軸沿いに測定されます。

注: 値を手動入力すると、ボタンが に変化します。

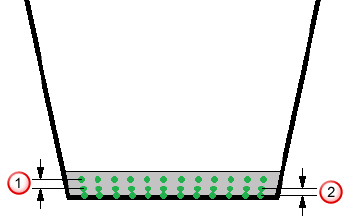

最終 Z 方向削り込み量 － 追加の最終パスのオフセット距離を指定します。

－ Z 方向削り込み量

－ 最終 Z 方向削り込み量
