スレッド化

スレッド化 ページを使用すると、ネジ孔の作成方法を制御できます。

注: このページは、孔あけ のメイン ページで サイクル タイプ から ネジ切り または 外径ネジ を選択した場合のみ有効になります。

パス数 － 加工数を入力します。次の例では、1 つのパスと 3 つのパスを比較します。

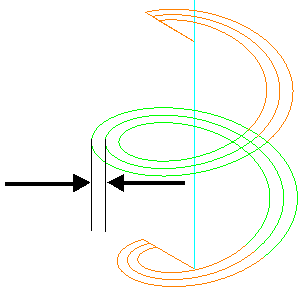

許容値 － 連続パス間の距離を入力します。

リード － リードのタイプを選択します。リードイン は孔軸に垂直な平面の直線で、ネジ切りピッチを使用して螺旋が続きます。リードアウト はこの逆になります。すべてのオプションには同じ直線部分がありますが、螺旋リードの長さは異なります。

ネジ － 右勝手 ネジまたは 左勝手 ネジを選択します。ネジ と 方向 ([孔あけ] のメイン ページ上) を組み合わせて加工方向を指定します。

	右勝手ネジ	左勝手ネジ
[ダウンカット]	時計回り、下向き	時計回り、上向き
[アップカット]	反時計回り、上向き	反時計回り、下向き

注: テーパー孔にネジ切りツールパスを作成できます。
