3 円弧点から作業平面を作成する方法

この例では、孔にアラインされた Z 軸を持つ孔の中心に、作業平面を作成する方法を説明します。

1. [作業平面] タブ > [作成] パネル > [3 円弧点から] をクリックします。これにより、[作業平面作成] タブが表示されます。

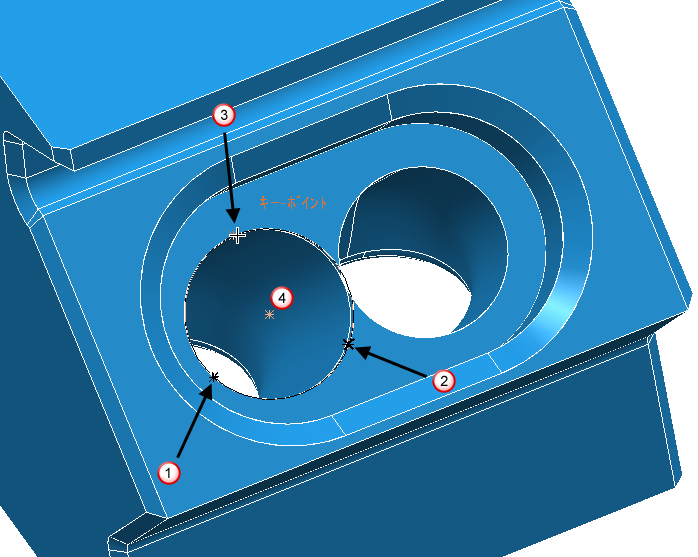

2. 孔を定義する円の円周上で、3 ポイント 、、 をクリックします。



   PowerMill は、作業平面の原点になる円の中心ポイント を算出し、原点確認 ダイアログを表示します。

3. 了解 をクリックします。

   このダイアログを使用し、原点ロケーションの変更が可能です。

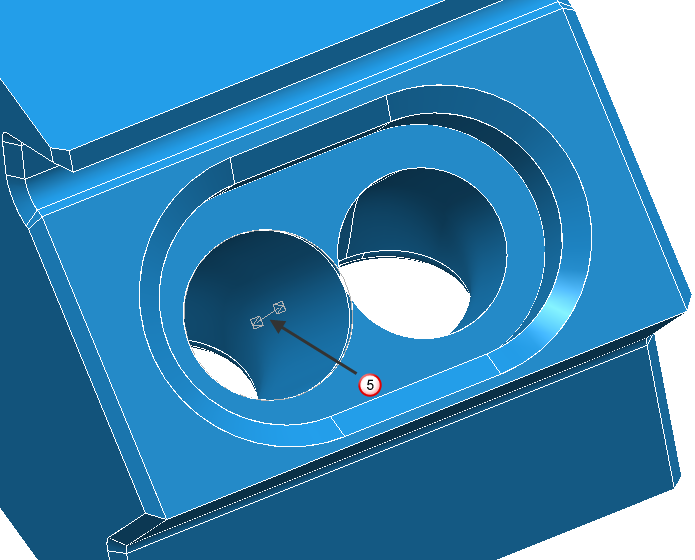

4. グラフィック領域で、Z 軸方向 を選択します。孔の内向きと外向きの 2 つのオプションがあります。



   これにより、作業平面が作成され、作業平面作成 タブが非表示になります。
