作業平面を作成する

[作業平面] タブ > [作成] パネルには、以下のオプションが表示されます。

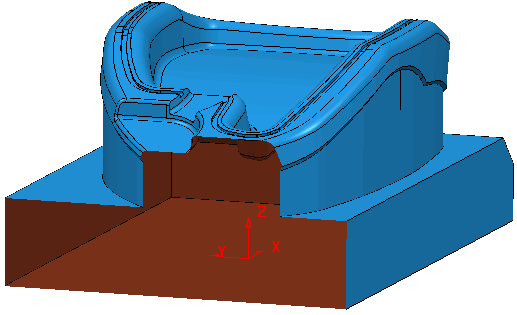

• ポイント － アクティブ作業平面と同一方向で、新規作業平面を作成します。作業平面作成 タブが表示され、新しい作業平面のロケーションがインタラクティブに指定されます。
  • グラフィック ウィンドウで選択、または、ステータス バーの 、、 のいずれかを使用して に座標を入力し、原点を配置します。作業平面の方向は、アクティブ作業平面の方向と同一になります。
  • 作業平面のロケーションを選択すると、作業平面作成 タブが非表示になります。

  詳細については、作業平面の作成例 を参照してください。

• 複数 － 複数の新規作業平面を作成します。新規の全作業平面は、アクティブ作業平面と同一方向になります。作業平面作成 タブが表示され、上で説明したように各作業平面のロケーションがインタラクティブに指定されます。
  • [作業平面作成] タブ > [終了] パネル > [了解] をクリックし、新規作業平面を了解して、作業平面の作成を終了します。

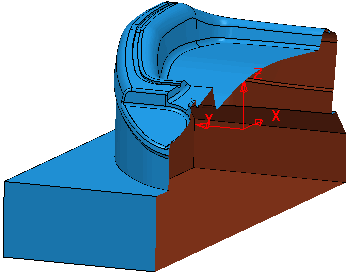

• 3 点から － 中心、および、それ以外の 2 ポイントを選択し、作業平面を作成します。詳細については、3 点からの作業平面の作成例 を参照してください。

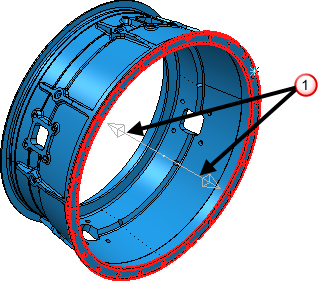

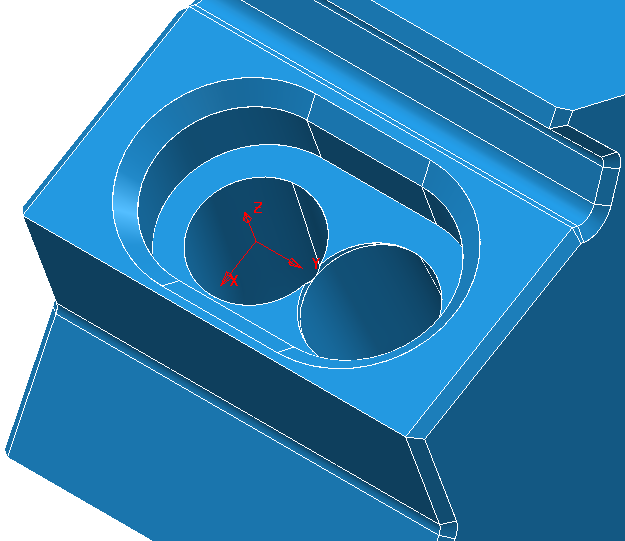

• 3 円弧点から － 円弧、または、円の円周上の 3 点を選択し、円弧 / 円の中心に作業平面を作成します。このオプションは、孔にアラインされた基準編集軸を持つ孔の中心に、作業平面を作成する場合に有用です。 たとえば、次のように使用されます。



  詳細については、3 円弧点から作業平面を作成する方法を参照してください。

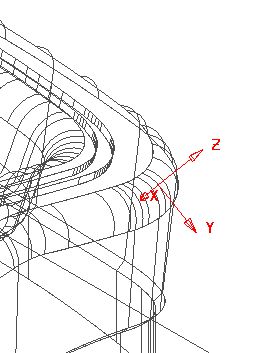

• ジオメトリにアライン － 作業平面作成 タブを表示して選択箇所に作業平面を配置し、当該ポイントでカーブ、または、サーフェスに垂直にジオメトリにアラインします。
  • グラフィック ウィンドウで選択、または、ステータス バーの 、、 のいずれかを使用して に座標を入力し、原点を配置します。

    Z 軸は、選択カーブに垂直になります。



  • 作業平面のロケーションを選択すると、作業平面作成 タブが非表示になります。
• 回転サーフェスから － 作業平面作成 タブを表示し、回転サーフェスから作業平面を作成します。作業平面の Z 軸は、回転サーフェスの軸方向沿いになります。このオプションは、旋削加工の作業平面の作成時に有用です。 例えば、回転サーフェスから作業平面を作成する方法は次のとおりです。
  1. グラフィックウィンドウで回転サーフェスを選択し、その中心に回転サーフェスの原点を配置します。


  2. グラフィックウィンドウで Z 軸方向 を選択します。 [作業平面作成] タブが非表示になり、作業平面が作成されます。
  • ブロックにアライン － [作業平面作成] タブを表示し、ブロックのユーザー指定のロケーションに作業平面を作成します。

  多数のハンドルがあるブロックが表示されます。





  いずれかのハンドルをクリックし、当該ポイントに作業平面を作成します。この作業平面は、アクティブ作業平面と同一方向になります。

  長方形以外のブロックでは、境界ボックスがブロックの周囲に配置され、ハンドルがその境界ボックスに配置されます。





  [ブロックにアライン] は、ブロックが定義済みの場合のみ有効になります。

  作業平面のロケーションを選択すると、作業平面作成タブが非表示になります。

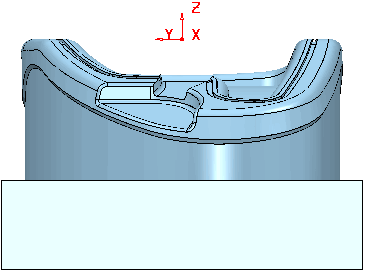

  • 選択上部 － 選択中のアイテムの上部に作業平面を作成します。作業平面の方向は、アクティブ作業平面の方向と同一になります。





  • 選択中央 － 選択中のアイテムの中央に作業平面を作成します。作業平面の方向は、アクティブ作業平面の方向と同一になります。





  • 選択下部 － 選択中のアイテムの下部に作業平面を作成します。作業平面の方向は、アクティブ作業平面の方向と同一になります。
