プライベートバウンダリーの使用方法

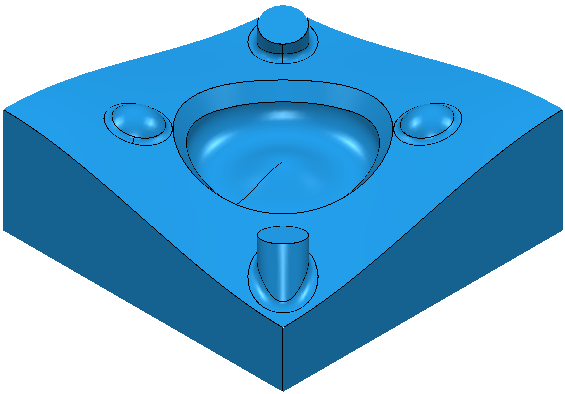

この例では、examples フォルダーの 5_axis_Test.dgk モデルを使用します。

1. ブロック を作成し、10mm のボールエンドミル を定義します。

   ブロックがモデル上部より上に拡張することを確認します。

2. 上部サーフェスを選択します。
3. バウンダリー コンテキスト メニューから バウンダリー作成 > コンタクトポイント を選択します。これにより、コンタクトポイントバウンダリー ダイアログが表示されます。
   1. モデル ボタンをクリックします。
   2. プライベートとして使用 オプションを選択します。
   3. 了解 をクリックします。



   詳細については、コンタクトポイントバウンダリーの例 を参照してください。

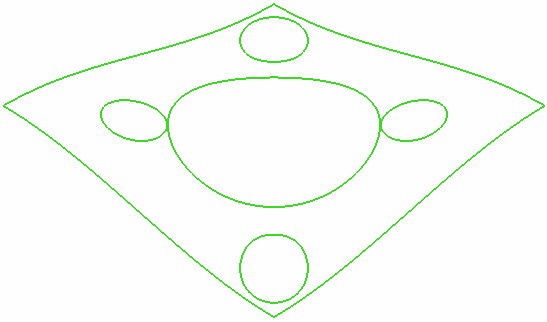

   バウンダリーは、エクスプローラーの バウンダリー 分岐に表示されます。



4. コンタクトポイントバウンダリー を使用し、ラスター仕上げ加工 ツールパスを作成します。

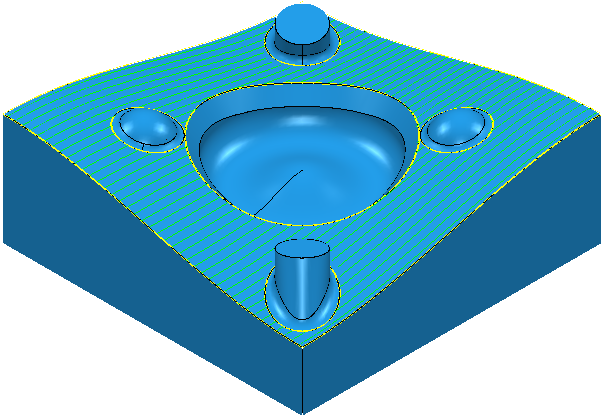

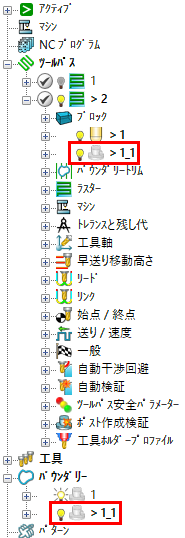

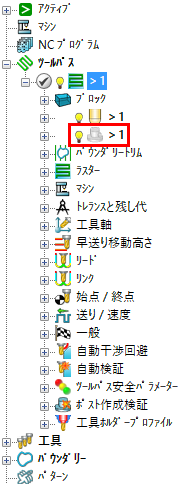

   バウンダリーが、エクスプローラーの バウンダリー 分岐に表示されなくなります。代わりに、エクスプローラーの個別のツールパス分岐に表示されるようになります。



   アイコンが から に変化します。

5. [ファイル] タブ > [オプション] > [アプリケーション] オプション > [バウンダリー] > [プライベート バウンダリー] をクリックし、エクスプローラーにプライベート バウンダリー表示 を選択します。これにより、このバウンダリーが、エクスプローラーの バウンダリー 分岐に表示されるようになります。



6. 当該プライベートバウンダリーを使用する別のツールパスの作成を試行すると、新規ツールパスはプライベートバウンダリーのコピーを作成します。



7. プライベートバウンダリーを使用するツールパスを削除すると、プライベートバウンダリーはツールパスと同時に削除されます。
