測定ツールタブからダイアログの値を指定する方法

この例では、ダイアログ内の値の計算方法を説明します。ここでは、モデル領域切削 ストラテジーダイアログ 側面仕上げ加工 ページに値を入力します。

この場合の適切な 最終ステップオーバー は、モデル上の 2 点間の長さになります。この距離は、測定ツール タブを使用して指定されます。

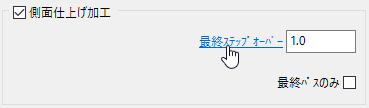

1. 最終ステップオーバー のハイパーリンクをクリックします。



2. [測定ツール] タブ > [測定タイプ] パネル > [2 点間の距離] をクリックします。
3. グラフィック領域で、2 ポイントをクリックします。選択を補助するために、カーソルに追加情報が表示されます。

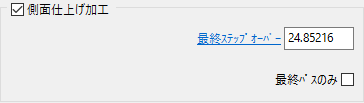

4. 第 2 ポイントを選択すると、測定ツール タブが非表示になり 最終ステップオーバー 項目に測定距離が入力されます。
