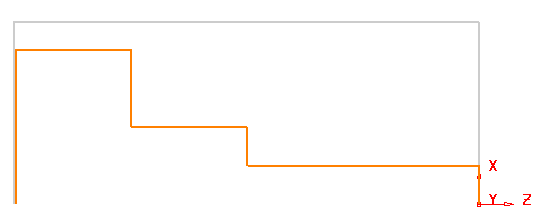

スパン輪郭の作成例

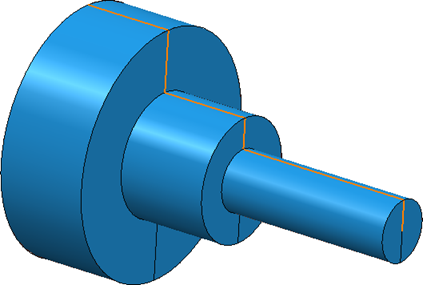

モデルから輪郭カーブを抽出する方法

1. エクスプローラーで パターン を右クリックし、カーブ編集 を選択します。
2. [カーブ編集] タブ > [作成] パネル > [カーブ] > [スパン輪郭] をクリックします。
3. スパン輪郭 ダイアログが表示されます。



4. 回転軸 リストからオプションを選択し、回転の中心となるアクティブ作業平面の軸を指定します。
5. 回転原点を変更するには、原点 セクションで ポジション モードに切替え をクリックします。
6. 回転軸原点の座標を入力、または、グラフィックウィンドウから選択します。
7. サーフェス セクションで サーフェス選択モード をクリックします。
8. グラフィックウィンドウからカーブの作成元になるサーフェスを選択、または、何も選択せずに全ての有効なサーフェスを使用します。
9. アイコン上にマウスオーバーすると、選択中のサーフェスに関する情報が表示されます。
10. 作成 をクリックしてカーブを作成し、ダイアログを閉じます。





注: この方法が適切に作用しない場合、正しい基準編集平面が選択されているかを確認します。
