モデルの平坦領域を加工する方法を指定するには、平坦加工 ページを使用します。このページには、以下のオプションが表示されます。
平坦部加工 － モデル平坦部の識別方法を選択します。これらのオプションは、Z 高さのロケーションを指定します。
- 無効 － 平坦領域は考慮されません。このオプションにより、削り残しダイアログが無効になります。
- 領域 － メインレベルを加工した後、フラットエリアを個別に加工する場合に選択します。

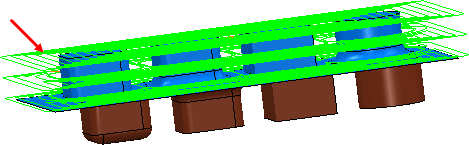

- レベル － 平坦であることが検出されたレベル全体を加工する場合に選択します。
レベル の選択時には、マルチカット、および、平坦トレランス オプションが有効になります。
マルチカット － 平坦領域を加工するときに複数の垂直パスを有効にする場合に選択します。
- 加工数 － パス数を入力します。
- Z 方向削り込み量 － 連続パス間の最大距離を入力します。
- 最終 Z 方向削り込み量 － 通常の Z 方向削り込み量とは異なる最終パスの個別の Z 方向削り込み距離を指定する場合に選択します。例えば、最終パスのみ 1mm の Z 方向削り込み量で、それ以外では 3mm の Z 方向削り込み量を使用することができます。これにより、複数の荒加工パスの作成後に、単一の仕上げ加工パスが作成されます。
注: これは、領域切削 Z 高さ ダイアログでモデルの平坦領域から定義される Z 高さ(平坦 Z 高さが平坦サーフェスと完全に一致)とは異なります。平坦加工 ページでは、Z 高さは トレランス でオフセットされます。
平坦部外側への工具はみだし － 平坦部外側への工具のはみ出しを許容します。これにより、工具がシャープエッジ沿いに進行してしまう問題を緩和します。
許容アプローチ(TDU) － 工具直径の割合として、外側へのアプローチを指定します。
平坦トレランス － 平坦サーフェスを検出するための距離トレランスを指定します。この値を超えて高さが変化するサーフェスは、平坦サーフェスとして検出されません。これにより、凹凸のあるサーフェスや不完全なサーフェスを平坦加工に含めることができます。
トライアングル メッシュの平坦部検出 － トライアングル メッシュとサーフェスの平坦領域を検出する場合に選択します。選択解除すると、PowerMill はトライアングル メッシュを含むモデルのパーツを考慮しません。
孔を無視 － 指定された値より小さな孔を無視します。
- しきい値(TDU) － どの孔を無視するかを指定します。たとえば、値が 2 の場合、工具直径の 2 倍までの孔が無視されます。
アプローチ動作
PowerMill は、外側からのアプローチ、または、ランプ進入により、平坦領域にアプローチします。一般的に PowerMill では、ランプ進入のない平坦領域へのアプローチが使用されます。ただし、これが常に可能であるとは限りません。
ランプ進入を必要とせずにストックの外側からアプローチするために、PowerMill は次のことを行います。
- 平坦領域の一部を、ストックを越えて既に加工済みの領域まで拡張します。
- また、拡張された箇所を切削移動で埋めます。
既に加工済みの領域まで拡張することで、マシンによる平坦領域へのアプローチが可能になります。 PowerMill は、拡張箇所が次に該当する場合のみ平坦領域の一部を拡張します。
- 拡張箇所に、マシンでアプローチできる外側エッジがある場合
- 拡張箇所が、モデルにガウジしない場合
- 拡張箇所に、輪郭加工で滑らかに加工するのに十分な幅がある場合
- 拡張箇所が、1 つの工具の直径内で、既に加工済みの領域に到達できる場合
拡張箇所が条件を満たさない場合、PowerMill は平坦領域を拡張する代わりに、ランプ移動でツールパスにアプローチします。
