コンポジットカーブの自動作成

この例では、サーフェスエッジのクリックにより、コンポジットカーブを自動作成する方法を説明します。

examples フォルダーの 5axis_with_holes.dgk モデルを使用します。

1. [パターン] タブ > [作成] パネル > [パターン] をクリックし、新規パターンを作成します。
2. [パターン] タブ > [編集] パネル > [カーブ編集] をクリックし、カーブ編集 タブを表示します。
3. Alt キーを押しながら、 付近のサーフェスを選択します。

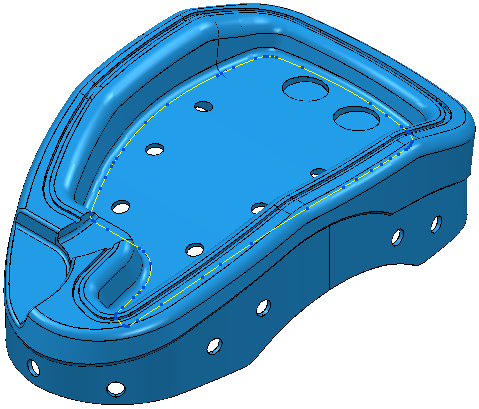

   PowerMill は、既定オプションを使用してコンポジット カーブを作成します。作成されたカーブは強調表示されます。



   コンポジットカーブの作成を中止する場合、Esc キーを使用、または、進捗表示の隣の をクリックします。

4. [カーブ編集] タブ > [終了] パネル > [了解] をクリックします。これにより、作成されたカーブのエンベットパターンが作成されます。
