この例では、2 つのカーブセグメントの連結方法を説明します。開始前に カーブ編集 タブを使用し、2 本の単純カーブを作成します。
- [カーブ編集] タブ > [編集] パネル > [連結] > [接線連結] をクリックします。

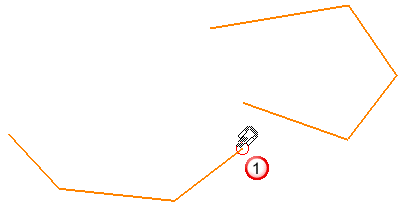

- 連結する第 1 カーブの終点をクリックします。
カーソルが磁石に変化します。

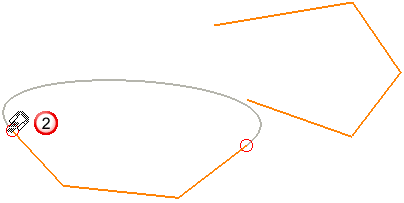

- 第 2 カーブの終点上にマウスオーバーします。
結果のプレビューを表示することができます。

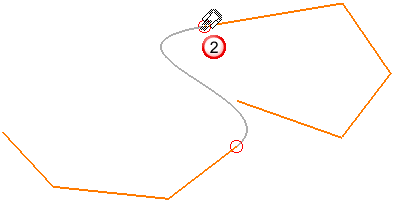

- カーブの反対側にマウスオーバーし、異なるプレビューを確認します。

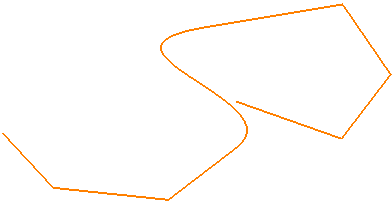

- カーブ端末をクリックし、単一セグメントを作成します。
注: 2 本の初期カーブと結合セグメントは、1 つにマージされます。
注: 可能な場合、連結カーブは円弧になります。また、不可能な場合、スプラインが使用されます。
