PowerMill を起動すると、画面中央に グローバル座標系、画面左下に アクティブ軸 が表示されます。これらは、既定で Z 軸沿いに表示され、ビュー操作により変更されます。
座標系の表示は、[ビュー] タブ > [表示] パネル > [座標系]、または、[ビュー] タブ > [表示] パネル > [アクティブ軸] を使用してコントロールします。これらのオプションは、既定で選択されています。
軸が正面を指す場合、
のように太く明るくなり、正面から離れる場合、
のように薄くなります。 既定で、基準編集平面軸は、正面を指す場合は白色、正面から離れる場合は灰色、基準編集平面の垂直方向では青緑色になります。

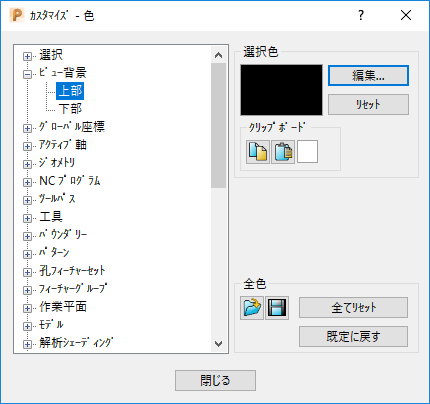

背景色を変更するには、[ファイル] タブ > [オプション] > [カスタマイズ － 色] をクリックし、ビュー背景 を選択します。このダイアログから、上部 / 下部 の色の変更を行います。また、工程の リセット、および、工程を 既定に戻す こともできます。
PowerMill は、現行セッションで選択中の色構成を記憶し、次回のセッションでも使用します。 背景色をより薄い色に変更する場合、カスタマイズ － 色ダイアログの グローバル座標 を選択し、グラフィックウィンドウの軸の色を変更します。
