この例では、ラインと円弧から構成されるコンポジットカーブの編集方法を説明します。これは、ラインの編集方法、および、円弧の編集方法 と類似した方法で作用し、円弧とラインの編集方法に精通しているユーザー向けの機能です。

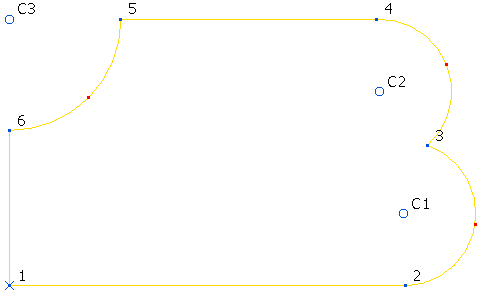

- 編集対象コンポジットカーブを選択します。
カーブ編集モードが起動中ではない場合、カーブをダブルクリックして編集します。

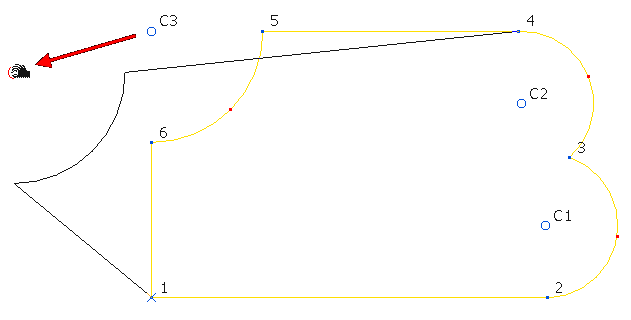

- ポイント C3 をクリックアンドドラッグします。
円弧半径は変更されません。これにより、移動された円弧と再接続するために、ラインの長さ、および、角度が変更されます。

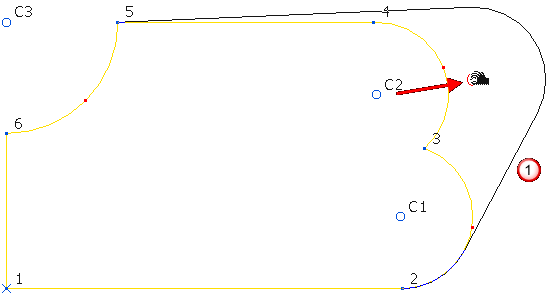

- ポイント C2 をクリックアンドドラッグします。
可能な場合、移動対象円弧が別の円弧に隣接していると、交点で 2 つの円弧のトリムが行われます。交点がない場合、接線

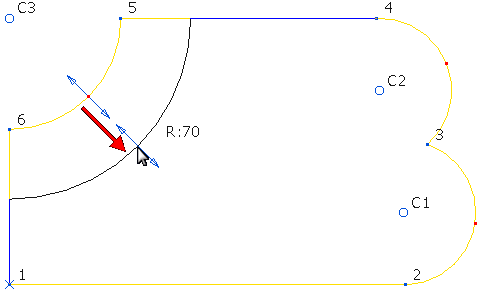

が追加されます。 - ポイント 5 と 6 の間の赤いポイントをクリックアンドドラッグします。
円弧の中心点は変更されません。円弧半径は変更され、円弧に付随するラインの再トリムが行われます。

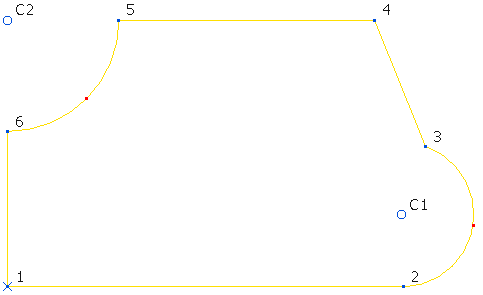

- ポイント C2 を選択し、[カーブ ツール] タブ > [ポイント] パネル > [削除] をクリックします。
これにより、ポイント 3 と 4 の間で円弧がラインに変更され、円弧の再番号付けが行われます。そのため、C3 は C2 になります。
これにより、ポイント 3 と 4 の間で円弧がラインに変更されます。
- [カーブ ツール] タブ > [履歴] パネル > [元に戻す] をクリックし、ステップ 4 に戻ります。

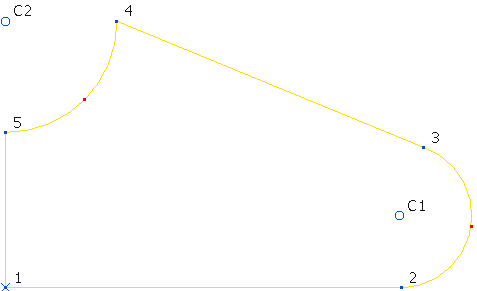

- ポイント 4 を選択し、[カーブ ツール] タブ > [ポイント] パネル > [削除] をクリックします。

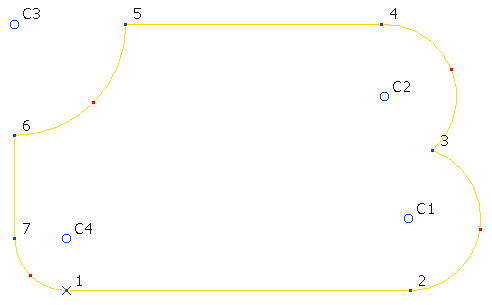

フィレットコーナーがある場合、以下のように作業を行います。
フィレット（C4）を削除し、フィレット半径を 0 にします。
