ツールパスプランジポイントから孔を作成する方法

ツールパスプランジポイントから、孔を作成することができます。この例では、examples フォルダーの powerdrill.dgk モデルを使用します。

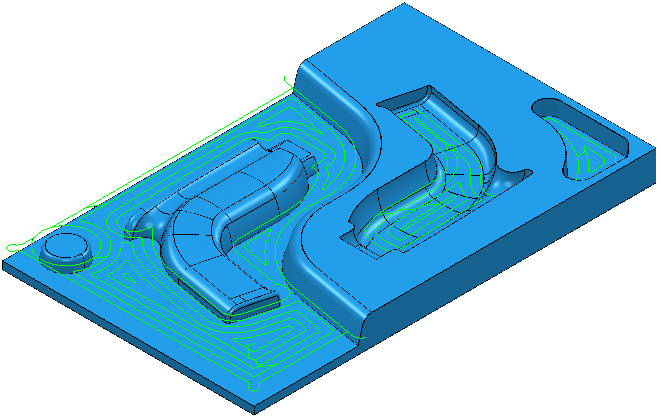

1. オフセット領域切削ツールパスを作成します。
2. [孔フィーチャー セット] タブ > [孔] パネル > [作成] をクリックし、孔作成 ダイアログを表示します。
   1. 作成元 から プランジ を選択します。
   2. 上部直径 に 20 と入力します。
   3. 適用 をクリックし、アクティブツールパスの全プランジポイントに孔を作成します。

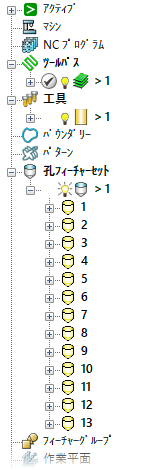

   エクスプローラーで作成された孔を確認します。
