ビュー アイテムは、既定ビューオプションを定義します。このダイアログには、以下のオプションが表示されます。
ダイナミックフレームレート
最小フレームレート － ダイナミックレンダーのフレームレートを指定します。指定値によるダイナミック レンダーを PowerMill が実行できない場合、ビューが簡素化されます。
推奨フレームレート － 値を入力し、ライト数、背面サーフェスシェーディングなどのビューライトの特性を指定します。ただし、これは簡素化せずに 最小フレームレート が実行できない場合のみ使用します。この値が 0 の場合、ライトは簡素化されません。
描画
3D グラフィック
選択半径 － 選択に使用するホットスポットのサイズを入力します。大きな半径では、カーソルの配置精度は要求されません。ただし、選択アイテムの隣接アイテムも選択される可能性があります。小さな半径を使用すると、カーソルの配置精度が要求されますが、より的確な選択が可能になります。選択半径には正数の入力が必要です。既定値は 1 に設定されています。
表示トレランス － 値を入力し、円弧の表示方法を指定します。円弧は、一連の直線として画面に表示されます。表示トレランス は、実際のカーブと直線表現間の最大偏差を定義します。既定値は 0.1 です。円弧にファセットが形成されたように見える場合は、より小さなトレランスを使用します。
スピンビュー － ダイナミック回転からモデルをスピンします。 モデルをダイナミック回転させた場合、中マウス ボタンを離すと、モデルが回転し続けます。
回転を止めるには、次のいずれかを実行します。
- スピン ビュー を選択解除します。
- 別のダイナミック回転を行い、中マウス ボタンを離す前に、ビューを特定の方向に一定の時間保ちます。
- 別のタスク(ボタンのクリックなど)を実行します。
孔にモデル色使用 － 孔に モデル の色を使用します。未選択の場合、孔は フィーチャーセット の色になります。
編集モードで背景エンティティを薄色表示 － 編集モードの使用時に、使用されていない全エンティティを薄色表示します。
円弧 / 円中心点表示 － 全ての円弧、および、円の中心点を表示します。この機能は、パターン、バウンダリー、モデルで作用します。
最小半径平面 － 最小半径シェーディングで使用する平面を選択します。
ViewCube
ViewCube を表示 － グラフィックウィンドウに ViewCube を表示します。非表示にするには、選択解除します。
ViewCube のサイズ － ドロップダウン リストからオプションを選択して、グラフィック ウィンドウでの ViewCube のサイズを指定します。自動設定 を選択すると、グラフィック ウィンドウのサイズの変更にあわせて、キューブのサイズも変化します。
シーンの垂直軸を保持 － ビューの反転を回避します。ビューの上下を反転するエッジ、コーナー、フェースのいずれかをクリックすると、グラフィックウィンドウは選択ビューに切替わり、その後、回転によりビューの方向を上向きに保ちます。
マシン
自動透明 － アクティブマシンがアクティブ工具先端のビューを遮る場合、マシンが透明になります。
透明度 － マシンが工具のビューを妨げる場合に使用する透明度を指定します。
背景イメージ
－ 選択背景イメージのファイルパスを表示します。
ビュー背景として使用するイメージインポート － ビュー背景イメージ ダイアログを表示します。 このダイアログを使用し、新規背景イメージを選択します。
ビュー背景から現行イメージ削除 － 選択中のイメージを削除し、[工具] > [カスタマイズ － 色] > [ビュー背景] で定義された背景色に戻します。
フィット － リストからオプションを選択し、背景にイメージをフィットする方法を定義します。
- 切り取り － イメージは背景に納まるように、縦横比を保持したまま拡大、または、縮小されます。
- 全体 － 背景色の枠付きで、イメージ全体を表示します。拡大 / 縮小処理は均等に行われます。
- 拡張 － イメージは、背景を埋めるように縦横比を保持せずに拡張されます。拡大 / 縮小処理は不均等に行われます。
- 並べて表示 － イメージのインスタンスをコピーし、背景を形成します。
エクスプローラーサイズ
エクスプローラー幅 － PowerMill 起動時の [エクスプローラー] タブ
の幅を入力します。
ブラウザ幅 － PowerMill 起動時の、[HTML] タブ
の幅を入力します。
ダイアログ

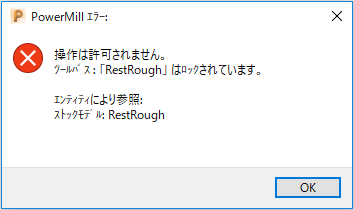

エラー/警告表示 － PowerMill は、次図のようなエラー、または、警告メッセージを表示します。
未選択時には、PowerMill は次図のようにコマンド ウィンドウにメッセージを表示します。
コマンド エラー表示 － PowerMill は、ダイアログに無効コマンド メッセージを表示します。例えば、「Create Workplane」の代わりに「Create Workpane」と誤って入力すると、次図のようなメッセージが表示されます。

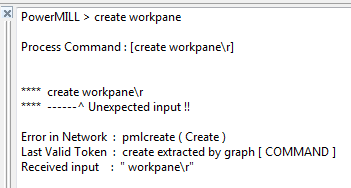

未選択時には、PowerMill は次図のようにコマンド ウィンドウにメッセージを表示します。
通常は、PowerMill による作業続行を回避するために、エラーが解消されるまでダイアログの表示を継続します。ただし、自動テストの実行時など、エラーを無視する場合は例外となります。
プラグインウィンドウ
垂直ウィンドウ幅 － ウィンドウの幅を入力します。
水平ウィンドウ高さ － ウィンドウの高さを入力します。
単一タブ非表示 － 2 つ以上のプラグインが有効な場合のみ、プラグインタブを表示します。
