ツールパス分割 － 角度

このタブには、以下のオプションが表示されます。

角度 － XY 平面から測定されたトリム傾斜です。

指定値より小さいセグメント削除 － 指定値より短いセグメントを削除します。値が大きければ大きい程、断片化が小さくなります。通常は、この値を加工トレランスの近似値にします。

保存 － 以下の選択肢が利用可能です。

• 急傾斜
• 低傾斜
• 両方:

  この例では、角度でツールパスを分割する効果を説明します。



  以下のように、ツールパス分割 ダイアログ 角度 タブを設定します。

  1. 角度に 30 と入力します。
  2. [保存] から [両方] を選択します。
  3. 適用 をクリックします。2 つの新規ツールパスには、元の名称に _1、または、_2 が追加された名称が付きます。

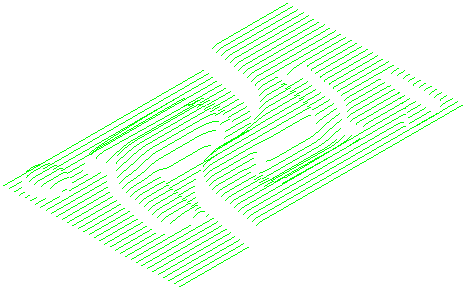

  • _1 には、急傾斜部が含まれます。

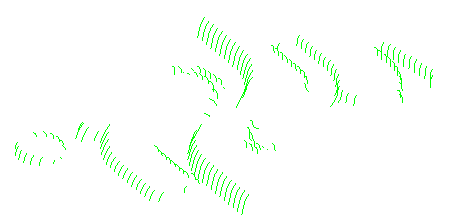

  • _2 には、低傾斜部が含まれます。
