カーブの再ポイント時にポイントを無視する方法

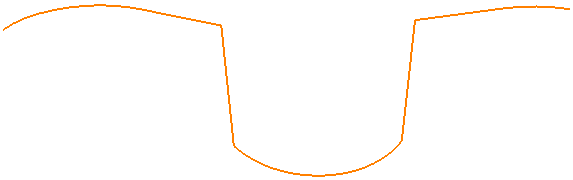

この例では、ベジェカーブ内のポイント数を削減する方法を説明します。以下のベジェカーブを使用します。

1. ベジェカーブをダブルクリックし、カーブ編集 タブを表示します。
2. [カーブ ツール] タブ > [表示] パネル > [ポイント番号] をクリックし、ベジェ カーブにポイントを表示します。



3. ポイント 7、8、14、15 を保持しつつカーブ内のポイント数を削減するには、[カーブ ツール] タブ > [ポイント] パネル > [ポイント再分布] をクリックし、カーブ ポイント再分布 ダイアログを表示します。
4. 以下のように、カーブポイント再分布 ダイアログを設定します。
   1. 不連続選択 をクリックします。



      追加ポイントを選択するには、 をクリックして ポイント選択 ダイアログを使用します。

   2. 始点 に 1 と入力します。
   3. 終点 に 18 と入力します。
   4. 範囲内のポイント数 に 10 と入力します。
   5. 了解 をクリックします。

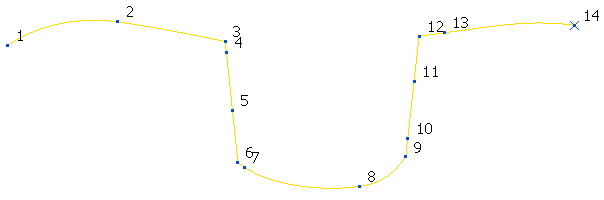

      オリジナルポイント 7、8、14、15 は、ポイント 3、6、9、12 になりますが、ロケーション、および、接線方向は変更されません。 範囲内のポイント数 に 10 と入力しても、4 ポイントは無視されるため、実際のポイント数は 14 になります。

5. [カーブ編集] タブ > [終了] パネル > [了解] をクリックし、変更を保存します。

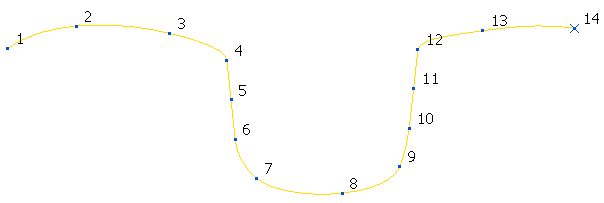

接線不連続でポイントを無視しない場合、カーブ内のポイント数の削減により、次図のようになります。
