Y で片道 - X 方向沿いの例(モデル加工)

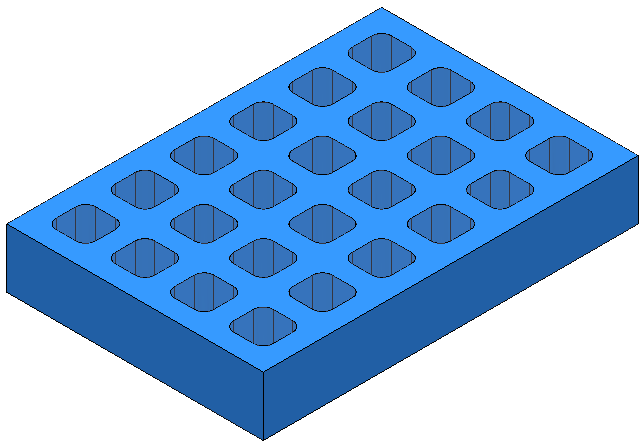

この例では、X 方向沿いに Y で片道になるツールパスの順序で領域切削ツールパスを作成する方法を示します。examples フォルダーの 3D_Pockets.dgk モデルを使用します。

  1. ブロックを計算し、10mmボールエンドミル 工具を作成します。
  2. [ホーム]タブ > [ツールパス セットアップ]パネル > [ツールパス コネクター]をクリックし、ツールパス コネクターダイアログを表示します。
  3. 以下のように、ツールパスコネクター ダイアログを設定します。
    1. 始点 / 終点 タブを選択します。
    2. 始点 セクションの 使用 リストから、絶対座標 を選択します。
    3. 座標0, 0, 10 と入力します。
    4. 了解 をクリックします。
  4. [ホーム] タブ > [ツールパス作成] パネル > [ツールパス] をクリックし、ストラテジー選択 ダイアログを表示します。
  5. 3D 領域切削加工 カテゴリから モデル領域切削 ストラテジーを選択し、OK をクリックします。
  6. 順序 ページの 順序変更方法 リストから レベル を選択します。
    1. ソート から を選択します。
    2. ツールパス名Offset AC _ Along X _ 1 Way Y に変更します。
    3. [計算]をクリックします。

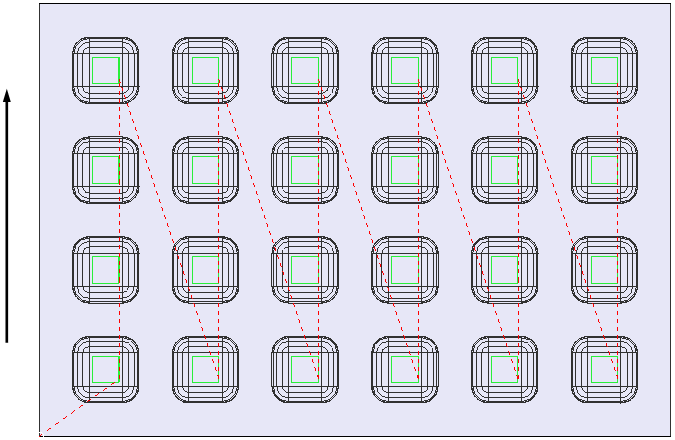

      リンク動作が、ソートオプションの効果を示します。

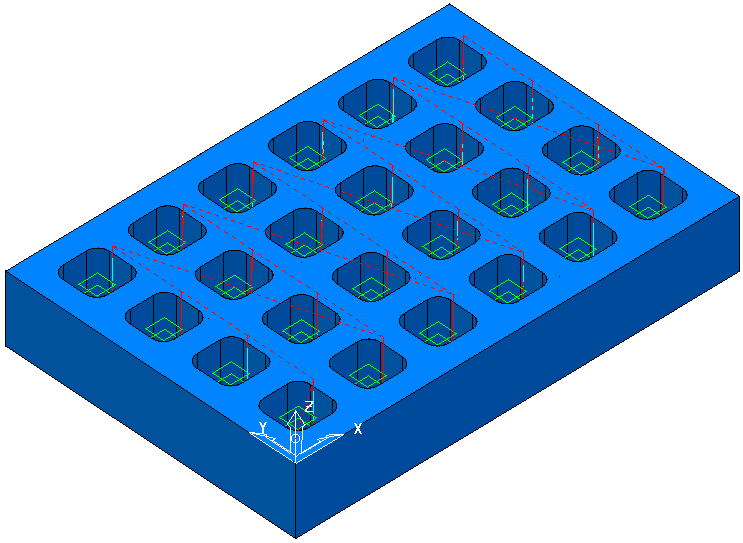

      アイソメビューでは、次図のようになります。
