回転仕上げ加工 ページでは、Y 軸と Z 軸による直線動作で、X 軸を中心にジョブを回転してツールパスを作成します。
X リミット － X 軸沿いの仕上げ加工パスの絶対リミットを入力します。手動入力、または、
ブロック リミットとして X リミット定義 ボタンのクリックによる値の入力が可能です。

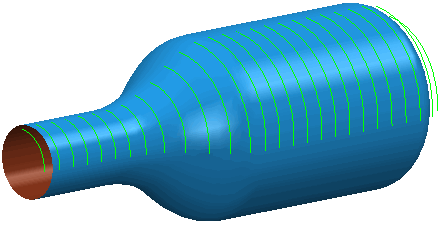

ブロック リミットにリセット ボタンによって決定した X リミット

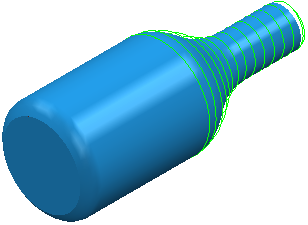

X リミット開始 － 50、終点 － 102
スタイル － 円状、ライン、スパイラル から、切削手法を選択します。
- 円状 － 固定のポジションで工具とともにジョブが回転し、円を効果的に加工するようにします。その後、工具は指定の量でステップオーバーして、次の円を加工します。
- ライン － 工具が X 軸沿いに直線で横切れるようになり、回転軸はジョブを再配置するために各パスの終端でのみ使用されます。
- スパイラル － 連続スパイラルがジョブの長さに沿って切削されます。確実に仕上げるため、パーツの両端で完全な円を加工します。
Y オフセット － 工具中心による加工を回避するために、0 以外の距離を入力します。

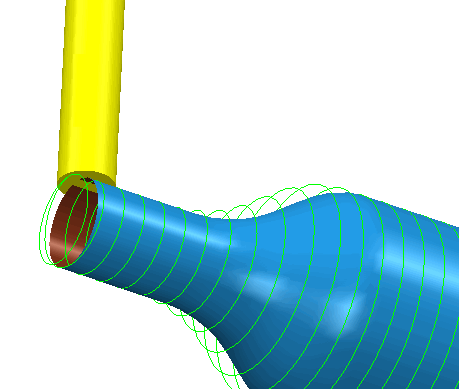

Y オフセット が 0 の場合、工具の中心で加工します。

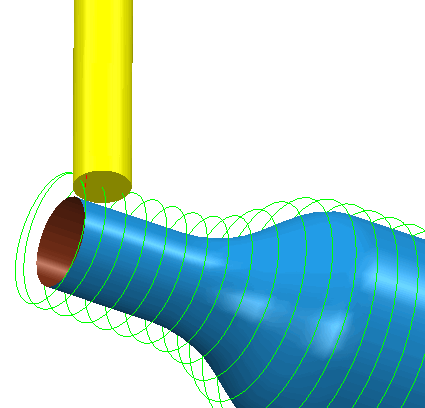

Y オフセット が 10 の場合、工具の中心から 10mm 離れた箇所で加工します。
角度リミット － 加工の 開始、および、終了 角度ポジションを入力します。これは、円状、または、ライン 切削の選択時のみ有効になります。開始 項目は、加工が開始する角度ポジションを指定し、終了 項目は、終了ポジションを指定します。

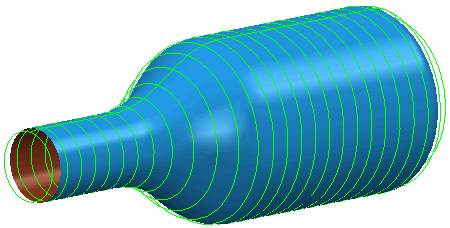

開始角度 － 0
、終了角度 － 360
開始角度 － 0、終了角度 － 90
角度リミットは、正の X 軸沿いに見て反時計回り方向に測定されます。加工領域は開始と終了角度間になります。
－ 開始角度
－ 終了角度
全 360 度加工 － 全 360 の加工を有効にします。
トレランス － トレランスを入力し、ツールパスがモデルの輪郭をたどる精度を指定します。
加工方向 － 加工手法を選択します。
次から 加工方向 を選択します。
- ダウンカット － 可能な場合はダウンカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの左側になります。
- アップカット － 可能な場合、アップカットを使用し、ツールパスを作成します。工具進行方向から見て、工具は加工済みエッジの右側になります。
- 任意方向 － ダウンカット、および、アップカットを使用し、ツールパスを作成します。これにより、工具リフト数、および、工具移動数が最少になります。
残し代 － パーツに残す素材量を入力します。 残し代
ボタンをクリックして、残し代 ボックスを 径方向残し代
軸方向残し代
に分割します。これらを使用して、径方向残し代 および 軸方向残し代 に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。
径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。
軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。
コンポーネント残し代 － コンポーネント残し代 ダイアログを表示します。ここでは異なるサーフェスの残し代を指定できます。
ステップオーバー － 連続加工パス間の距離を入力します。
工具からステップオーバー コピー － アクティブ工具の加工データから、径方向切込みを読込みます。径方向切込みは、工具軸に垂直に測定されます。
編集済み － 入力値を表示します。 この値を自動計算値に変更するには、 をクリックします。
ステップオーバー － 連続加工パス間の距離を入力します。
ステップオーバー 値を入力すると、
が に変化します。
カスプ高さ － 最大カスプ高さを入力します。この値により、ステップオバーが指定されます。 PowerMill は 45 傾斜した平面の加工時に、現行工具を使用して加工トレランスのカスプ高さを指定するために、ステップオーバー値を計算します。これは、指定トレランスでカスプ高さが最大になる場合を示しています。
Z 方向削り込み量
ステップオーバー
カスプ高さ
詳細については、ステップオーバーとカスプ高さ間のリンク を参照してください。
