サーフェスエッジを使用し、コンポジットカーブを作成することができます。コンポジットカーブの作成にカーブは不要です。
コンポジット カーブ作成ツールバーで、使用するサーフェスを選択します。
- コンポジットカーブの既定方向
- コンポジットカーブの当該セクションを作成するサーフェス
進行方向は、選択ポイントに最近接するサーフェスコーナーに向かいます。ポイント
でサーフェスを選択すると、フィレットサーフェス
の右下コーナーに始点、当該フィレット
の左下に現行カーブ終点を作成します。コンポジットカーブの作成に使用されるカーブは、フィレットのサーフェスエッジになります。
これは、シェーディングモデルを非表示にすると確認しやすくなります。
付近のサーフェスを選択すると、コンポジットカーブは同一のように表示されますが、コンポジットカーブの作成に使用されるカーブは、垂直フェースのサーフェスエッジになります。
付近のサーフェスを選択すると、PowerMill は最適と判断されるサーフェスを選択します。そのためには、下層サーフェスの P カーブを確認し、ファセットカーブの作成を極力回避するサーフェスを選択します。円筒のエッジは、平面の円トリムよりもはるかに良質のカーブを作成します。例えば、powerdrill.dgk モデルのボス、または、ポケットを選択すると、PowerMill はトリム平面を選択しません。

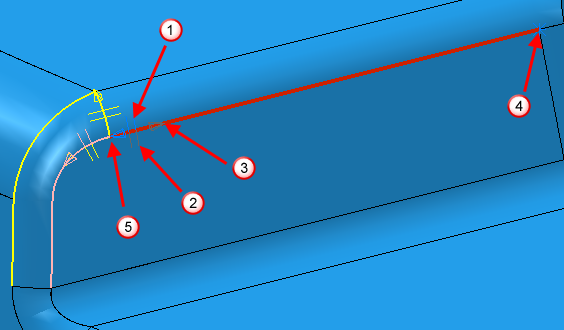

- 青色のアスタリスク * は、コンポジットカーブの始点を表します。
- 青色の矢印は、コンポジットカーブの現行終点を表します。
- 次のカーブをクリック、または、再生ボタンを使用し、コンポジットカーブを延長、または、変更します。
コンポジットカーブの作成が終了したら、
をクリックして作成を了解、または、
をクリックしてキャンセルします。

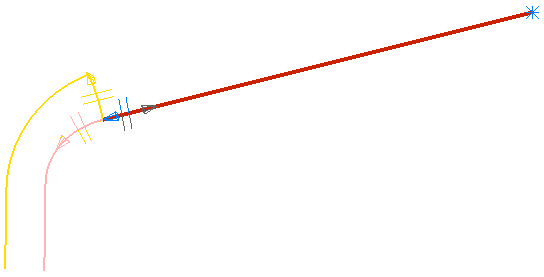

- 赤色のカーブは、コンポジットカーブの現行延長を表します。
- ピンク色のカーブは、
、または、
のクリック時に PowerMill がたどる方向を表します。ピンク色のカーブをクリックし、当該方向を選択することもできます。

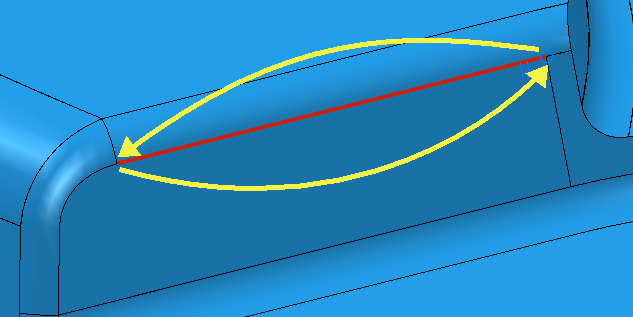

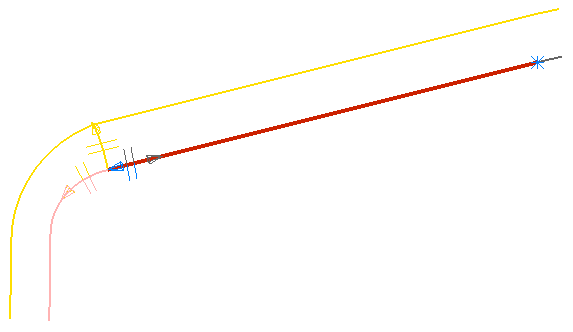

- 黄色のカーブ、および、サーフェス マーカーは、代替方向と代替サーフェスを表します。PowerMill は、これらを使用し、コンポジット カーブの次のセクションを作成します。黄色のオプションを選択するには、適切な黄色のカーブ、または、サーフェスマーカー上でクリックします。
- 灰色の矢印、および、サーフェスは、利用可能でありながらも利用の可能性が低い代替案を提示します。当該部をクリックすると、コンポジットカーブを作成します。このコンポジットカーブは、フィレットサーフェスの右下コーナーに始点を持ち、フィレットの左下コーナー沿いに進み、垂直サーフェスエッジをたどって始点に戻ります。
